空氣加熱用PTC加熱元件Air heater (English click)


1. 結構類型。

吹風型空氣加熱器：絕緣型波紋散熱，非絕緣型波紋散熱，絕緣型插片散熱，鋁擠型散熱片，壓縮空氣加熱
帶風扇加熱器：絕緣型波紋散熱加熱器加風扇，非絕緣型波紋散熱加熱器加風扇。
對流型空氣加熱器：鋁擠型散熱片對流散熱加熱器。
帶溫度控制的空氣加熱器：各種結構的空氣加熱器，增加空氣溫度控制，控制精度±2℃。

2.用途舉例。
吹風型：房間、浴室、空調機、電動汽車空調、烘房加熱，干衣機，干手器，電池放電負荷；
對流型：電器儀表防潮防結露，電控柜加熱，房間加熱。
3. 使用注意。
吹風型。
1) 使用時需要吹風，一般來說，風速越大，進風溫度越低，功率越大；在一定進風溫度范圍內，輸出功率基本不變的PTC加熱器，也可以特殊定做；
2) 如果PTC加熱器需要在極低溫下環境下、或風速過大條件下工作，請預先告知我們；
3) 在沒有風吹時，加熱器也不會損壞，但功率會下降到吹風功率的大約1/10；
4) 可以通過調節吹風速度，調節電壓高低，通過分組加熱來調節加熱功率；需要用儀表控制出風溫度的，可以特殊定制；
5) 在無風狀態下，散熱件表面溫度比較高，若要防止高溫?fù)p壞外圍結構件，可加溫度開關控制；在吹風狀態下，散熱器的表面溫度要比無風狀態下低得多；
6) PTC加熱器的表面溫度高、進風溫度高、風速小，則出風溫度高；通常的PTC加熱器的出風溫度為80~110℃，也可以按要求定制較高出風溫度（150~250℃）的PTC加熱器；
7) 非絕緣型空氣加熱器的散熱片上是帶電的，使用時應避免人體、導體等接觸散熱器；
8）PTC加熱器的表面溫度越高，則功率越大，體積越小，成本越低；但是表面溫度越高可靠性越差，功率衰減越明顯，粘膠越容易脫落。
對流型。
1) 加熱功率與安裝位置，加熱器擺放方向有關；
2) 保持空氣可以自由流動，利于熱量的散發；
3) 加熱器與金屬支架接觸時，會借助支架散熱，提高輸出功率。

4. 常用產品。

常見吹風型空氣加熱器

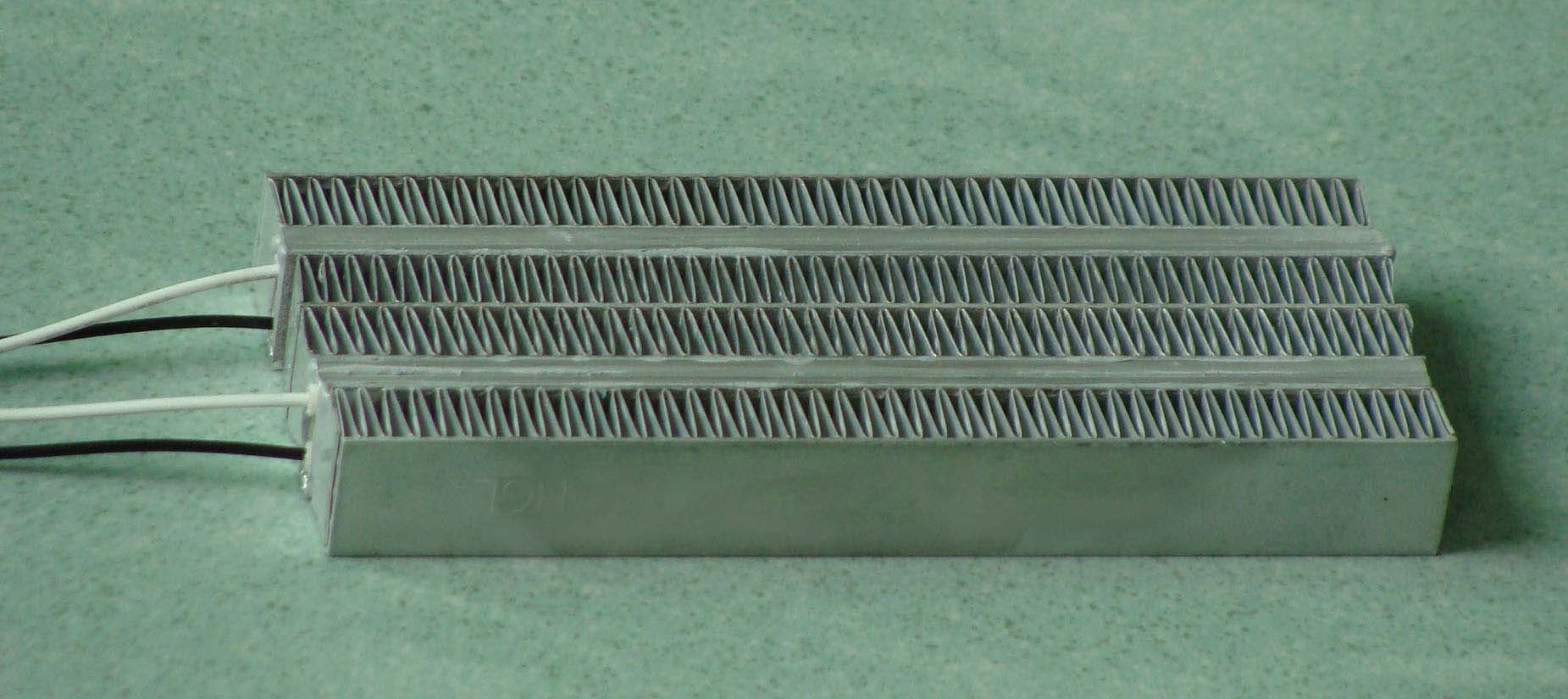

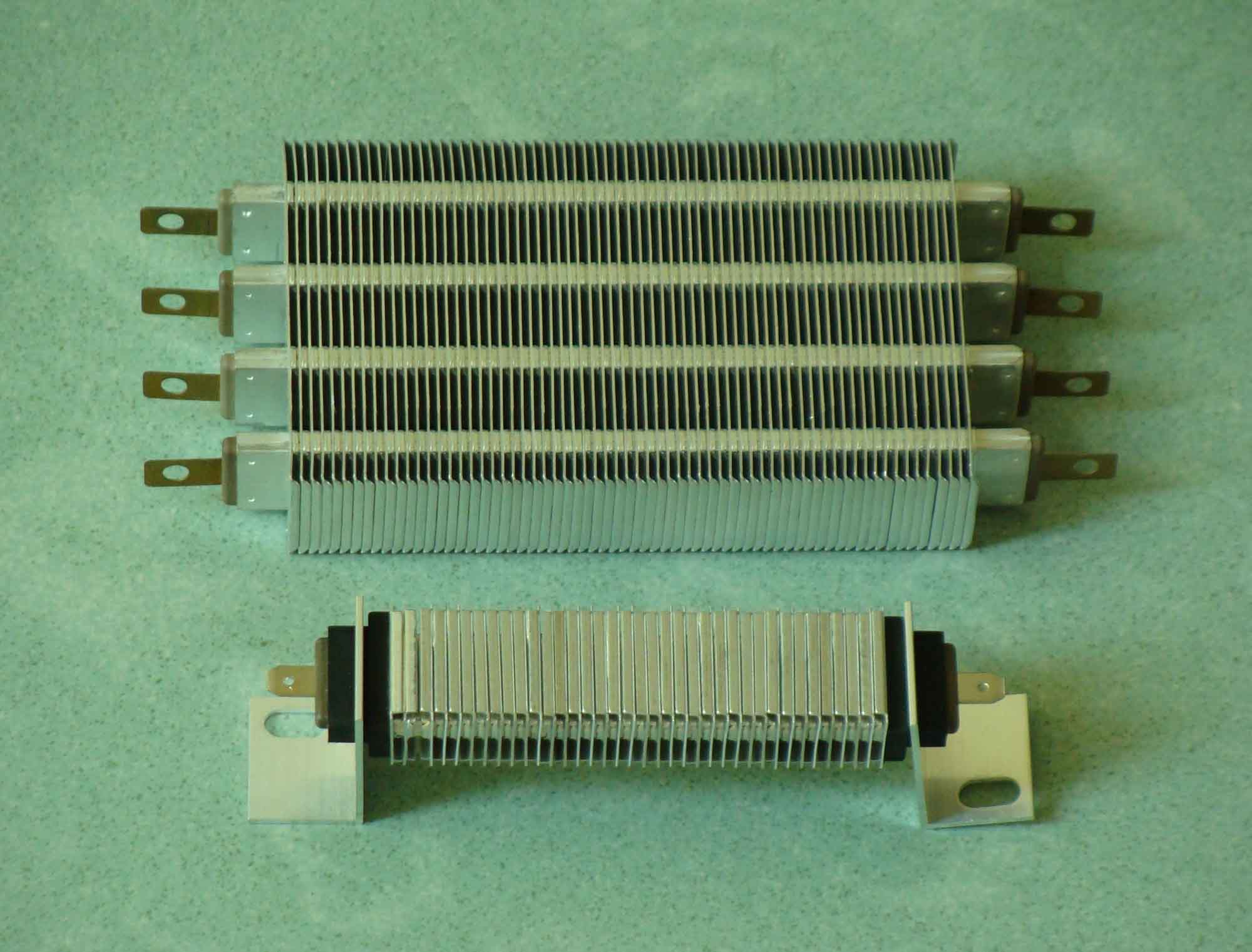

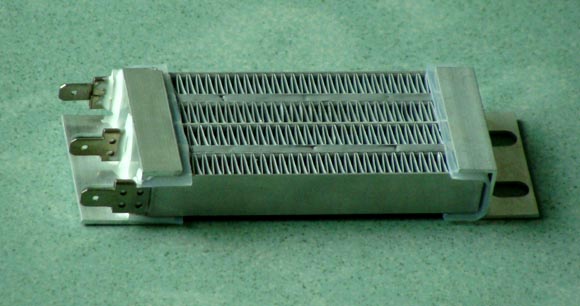

非絕緣型：
非絕緣波紋型：
001

部件號 長度
/mm		 寬度
/mm		 厚度
/mm		 PTC片數 開關溫度
/℃ 		功率/W
(5m/s,風速)
MZFR-850L96W44T15-220V1 96 44 15 8 250 850
MZFR-1K06L120W44T15-220V1 120 44 15 10 250 1060
MZFR-1K28L96W66T15-220V1 96 66 15 12 250 1280
MZFR-1K6L120W66T15-220V1 120 66 15 15 250 1600
MZFR-2K1L120W72T15-220V1 120 72 15 25 250 2100
MZFR-3K2L120W120T15-220V1 120 120 15 40 250 3200
MZFR-50KL120W120T15-220V1 800 440 15 660 250 50000
MZFR-4K8L120W120T30-220V1 120 120 30 80 250 4800
MZFR-50KL120W120T30-220V1 800 440 30 1320 250 75000

注：1）可按照客戶要求的功率、出風溫度、尺寸（厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密結構 ；
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比；
5） 增加支架后，由于部分散熱器沒有吹到風，功率會減少；
6）在PTC陶瓷片側面涂膠，可減少環境水汽等對PTC的破壞，防止導電物吸附在表面造成短路；
7）產品單價為，每100W大約1.30~1.50元，根據具體要求、用量確定。

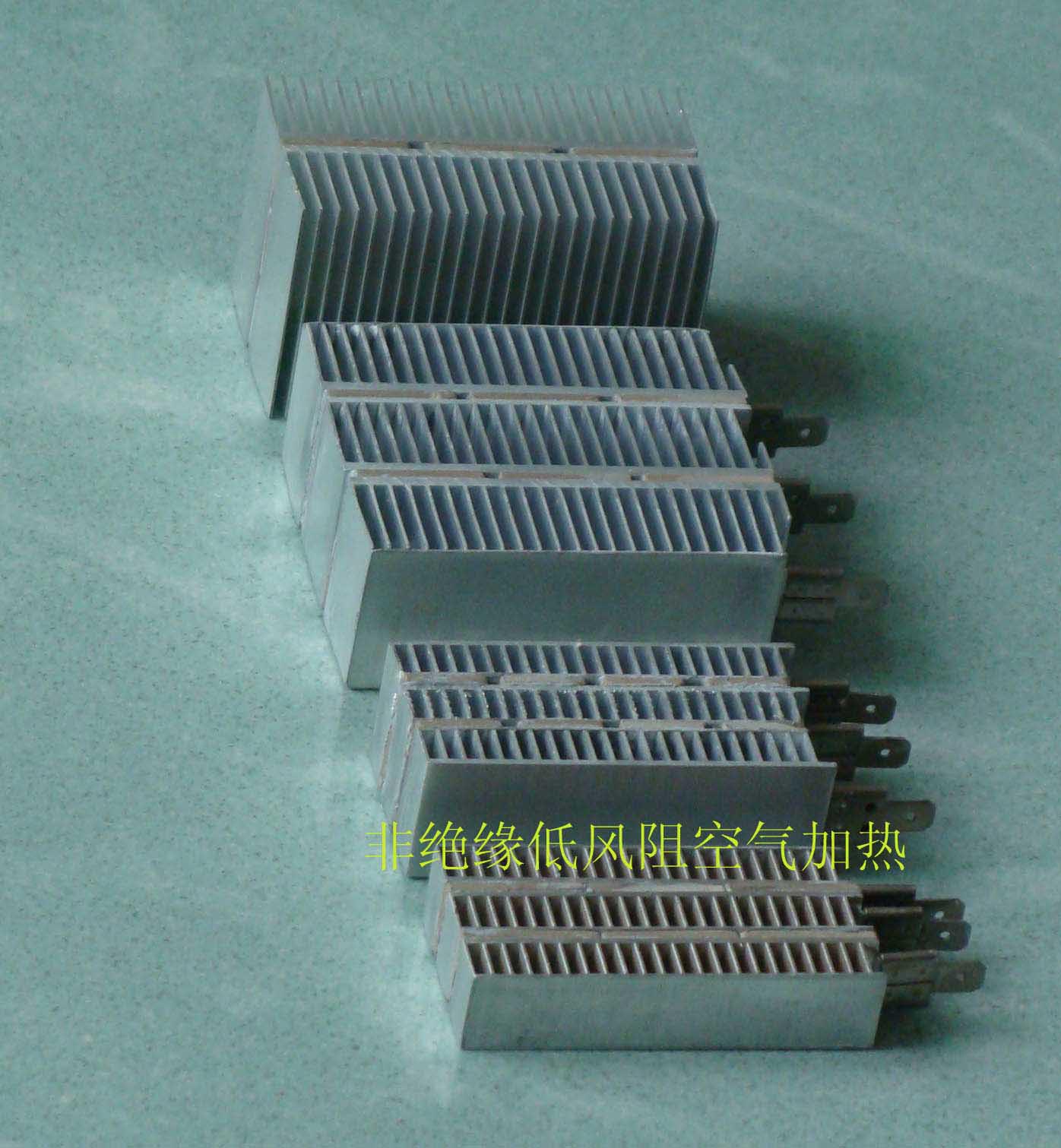

非絕緣低風阻型：
005 222


方塊形非絕緣低風阻空氣加熱器

部件號 長度
/mm		 寬度
/mm		 厚度
/mm		 開關溫度/℃ 功率/W
(5m/s,風速)
MZFR-90L48W23T15-220V2 48 23 15 150 90
MZFR-180L48W46 T15-220V2 48 46 15 150 180
MZFR-250L72W46T15-220V2 72 46 15 150 250
MZFR-160L48W23T15-220V2 48 23 15 250 160
MZFR-320L48W46T15-220V2 48 46 15 250 320
MZFR-240L72W23T15-220V2 72 23 15 250 240
MZFR-900L150W46T15-220V2 150 46 15 250 900
MZFR-3K6L300W92T15-220V2 300 92 15 250 3600
MZFR-690L72W46T30-220V2 72 46 30 250 690
MZFR-5K5L300W926T30-220V2 300 92 30 250 5500

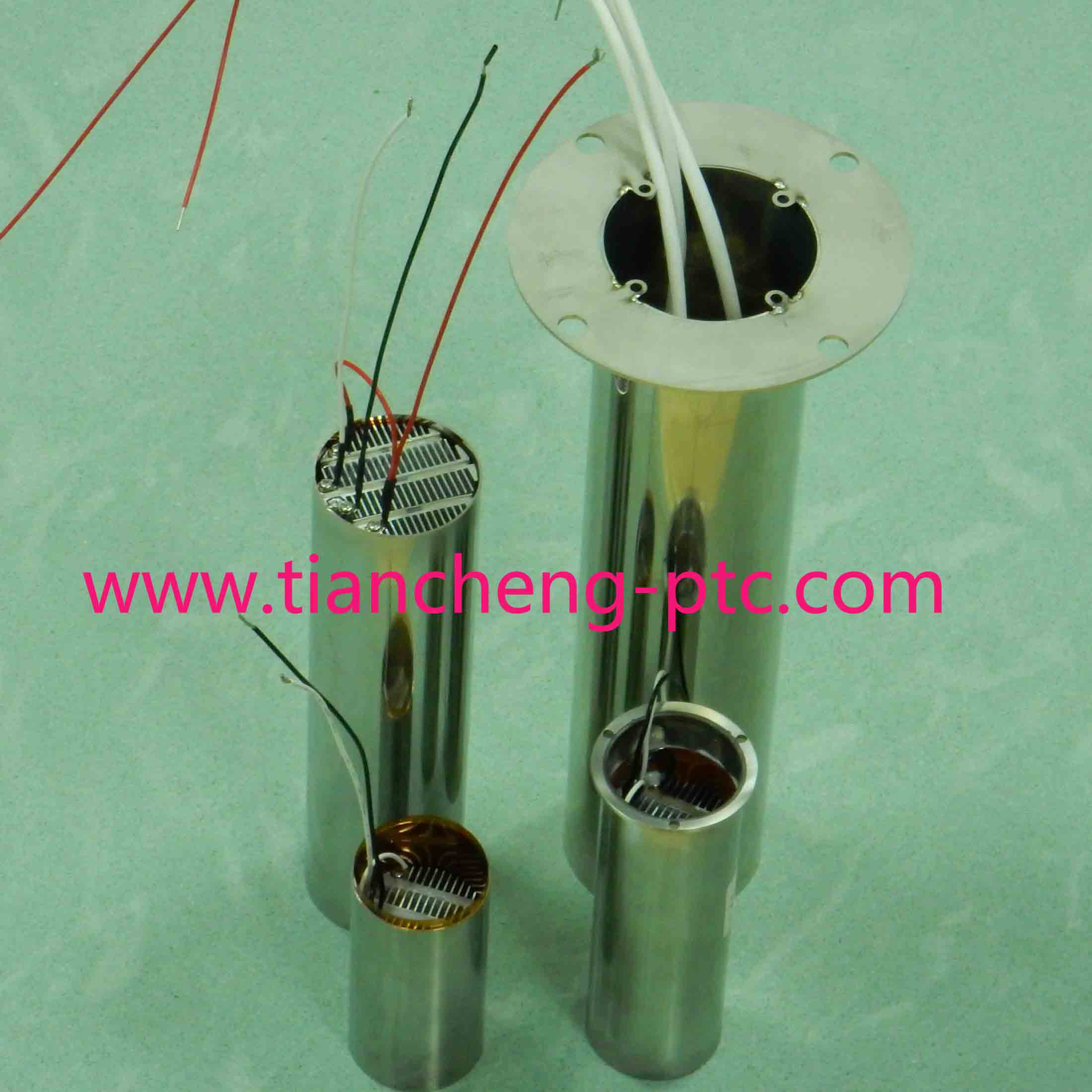

圓柱形非絕緣低風阻空氣加熱器
部件號 長度
/mm		 直徑
/mm		 開關溫度/℃ 出風溫度/℃ 功率/W
(5m/s,風速)
MZFRL-600D25L100-220V1 100 Φ25 260 120 600
MZFRL-1K0D25L200-220V1 200 Φ25 260 180 1000
MZFRL-900D50L60-220V1 60 Φ50 260 150 900
MZFRL-1K2D50L90-220V1 90 Φ50 260 180 1200
MZFRL-12D60L60-220V1 60 Φ60 260 150 1200
MZFRL-1K5D60L90-220V1 90 Φ60 260 180 1500
MZFRJ-2K0D80L160-220V1絕緣型 160 Φ78 260 110 2000
MZFRJ-3K0D80L300-220V1絕緣型 300 Φ78 260 180 3000
MZFRL-2K2D89L100-220V1 100 Φ89 260 120 3000
MZFRL-3K0D89L150-220V1 150 Φ89 260 160 4000
MZFRL-4K0D89L200-220V1 200 Φ89 260 200 5000

注：1）可按照客戶要求的功率、出風溫度、尺寸（方形加熱器厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密型結構； .
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比；
5）低風阻空氣加熱器，散熱片的密度較低，風阻較小，噪聲也較小，但是功率密度比一般波紋的??；
6） 產品單價為，長方體加熱器每100W大約1.80~2.10元，圓柱體加熱器每100W大約3.00~3.50元，根據具體要求、用量確定。

絕緣型：
部件號 發熱部分長/mm 寬度
/mm		 厚度
/mm		 PTC片數 絕緣電壓
/V		 開關溫度
/℃ 		功率/W
(5m/s,風速)
MZFRJB-200L50W50T15-220V1 50 50 15 4 3750 250 200
MZFRJB-400L75W75T15-220V1 75 75 15 9 3750 250 400
MZFRJB-700L100W75T15-220V1 100 75 15 12 3750 250 700
MZFRJB-2K5L200W110T15-220V1 200 110 15 42 3750 250 2500
MZFRJB-640L96W50T20-220V1 96 50 20 8 3750 250 640
MZFRJB-800L120W50T20-220V1 120 50 20 10 3750 250 800
MZFRJB-960L96W75T20-220V1 96 75 20 12 3750 250 960
MZFRJB-1K2L120W75T20-220V1 120 75 20 15 3750 250 1200

注：1）可按照客戶要求的功率、出風溫度、尺寸（厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密型結構；
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－進風溫度）成正比。
5）產品單價為，每100W大約3.00~3.50元，根據具體要求、用量確定。

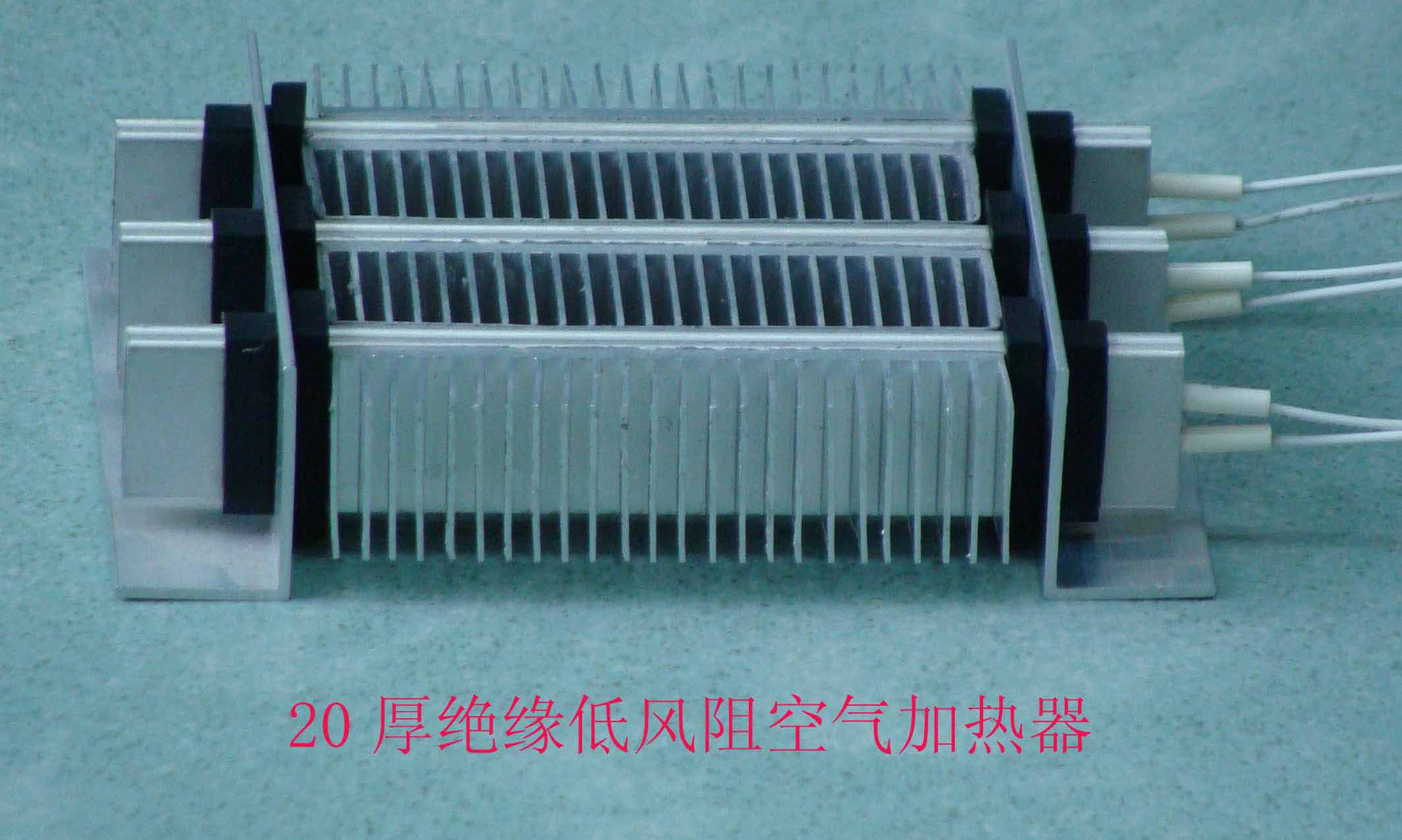

絕緣低風阻型：

008

部件號 發熱部分長/mm 高度
/mm		 厚度
/mm		 絕緣電壓
/V		 開關溫度/℃ 功率/W
(5m/s,風速)
MZFRJ-220L77H28T15-220V2 72 28 15 3750 250 220
MZFRJ-400L77H56T15-220V2 72 56 15 3750 250 400
MZFRJ-1K2L150H84T15-220V2 150 84 15 3750 250 1200
MZFRJ-500L77H56T20220V2 72 56 20 3750 250 500
MZFRJ-1K5L150H84T20220V2 150 84 20 3750 250 1500
MZFRJ-600L77H56T30220V2 72 56 30 3750 250 600
MZFRJ-3K2L300H84T30220V2 300 84 30 3750 250 3200

注：1）可按照客戶要求的功率、出風溫度、尺寸（厚度有15、20、24、30四種規格）制造；吹風面積越大，厚度越大，風速越大，進風溫度越低，則功率越大；表中的標稱功率是在5m/s風速時，25℃進風溫度條件下測試的功率，無風時的功率僅為標稱的1/10左右；為了增加功率密度，還可以做成加密型結構； .
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比。
5）產品單價為，每100W大約4.00~4.50元，根據具體要求、用量確定。
絕緣插片型

005

部件號 發熱部分長/mm 寬度
/mm		 厚度
/mm		 絕緣電壓
/V		 開關溫度/℃ 功率/W
(5m/s,風速)
MZFRJ-900L100W60T30-220V3 100 60 30 3750 250 900
MZFRJ-1K8L200W60T30-220V3 200 60 30 3750 250 1800
MZFRJ-2K5L300W60T30-220V3 300 60 30 3750 250 2500
MZFRJ-2K4L300W90T26-220V3 300 90 26 3750 250 2400
MZFRJ-3K3L400W90T26-220V3 400 90 26 3750 250 3300
MZFRJ-1K1L100W82T26-220V3 100 82 26 3750 250 1100
MZFRJ-2K2L200W82T26-220V3 200 82 26 3750 250 2200
MZFRJ-200L100W17T26-220V3 100 17 26 3750 250 200
MZFRJ-400L100W17T26-220V3 200 17 26 3750 250 400

注：1）可按照客戶要求的功率、尺寸制造，吹風面積越大，功率越大；表中的標稱功率是在5m/s風速時測試的功率，風速越小則功率越小，無風時的功率僅為標稱的1/10左右；
2）使用電壓100~400V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）其他開關溫度也可以定做，功率與溫差（ΔT =開關溫度－環境溫度）成正比。
5) 產品單價為，每100W大約3.80~4.20元，根據具體要求、用量確定。

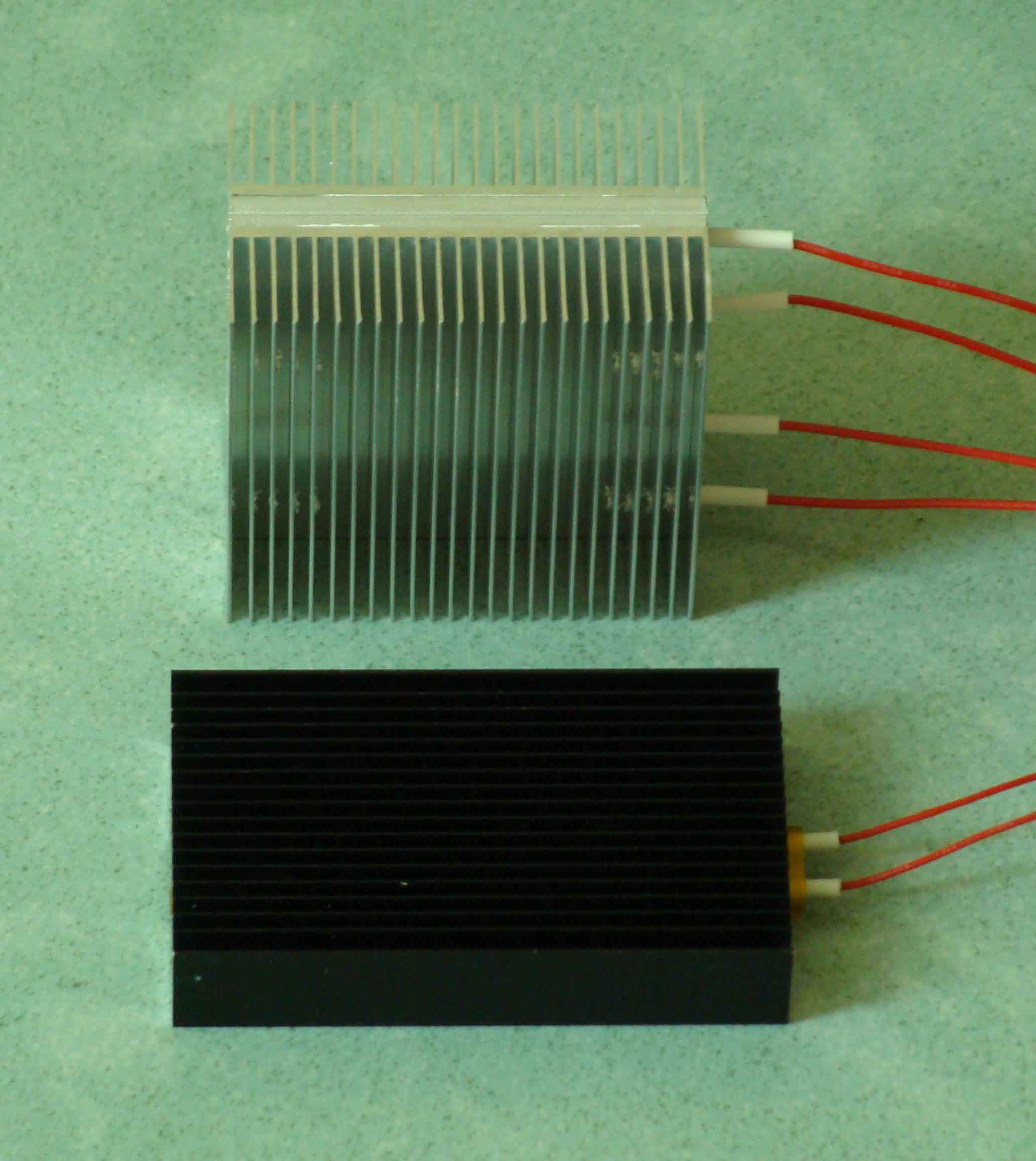

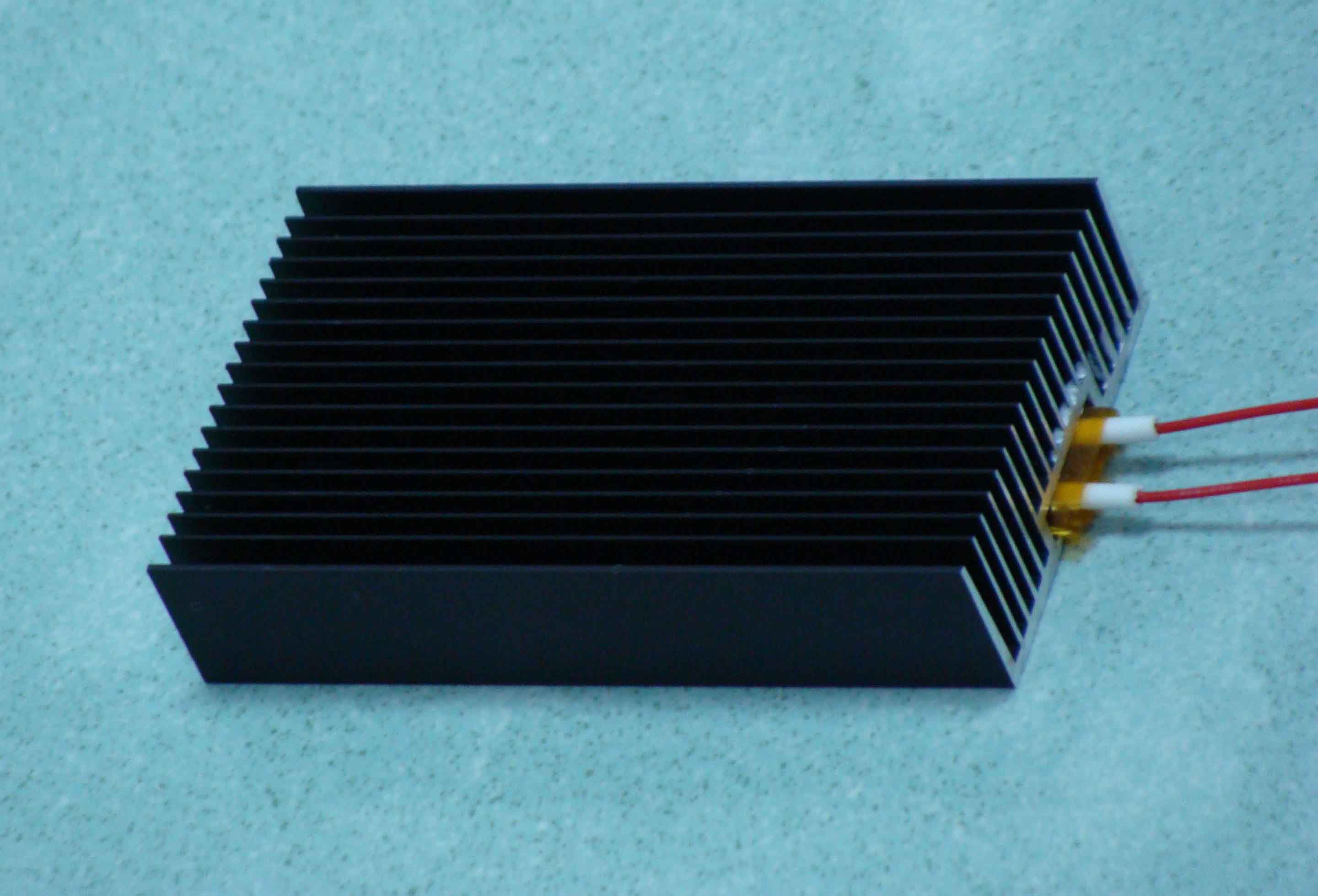

對流型空氣加熱器：
004 022

部件號 長度
/mm		 寬度
/mm		 厚度
/mm		 絕緣電壓
/V		 外殼溫度/℃ 無風功率/W
DL-20L100W58T20-220V1 100 58 20 3750 80 20
DL-35L100W58T20-220V1 100 58 20 3750 130 35
DL-300L1000W58T20-220V1 1000 58 20 3750 130 300
DL-50L100 58T20-220V1 100 58 20 3750 180 50
DL-50L40W58T20-220V1 50 58 20 3750 230 30
DL-65L100W58T20-220V1 100 58 20 3750 230 60
DL-500L1000W58T20-220V1 1000 58 20 3750 230 500

注：1）可按照客戶要求的功率、尺寸制造，外殼溫度越高、散熱面積越大、環境溫度越低，則功率越大；
2）使用電壓6~600V，交流、直流均可定做；
3）加熱片UL編號：E207611；
4）使用時，通過冷/熱空氣對流散熱，無需增加風扇，沒有噪聲。若有吹風時，吹風功率是無風功率的4~8倍。

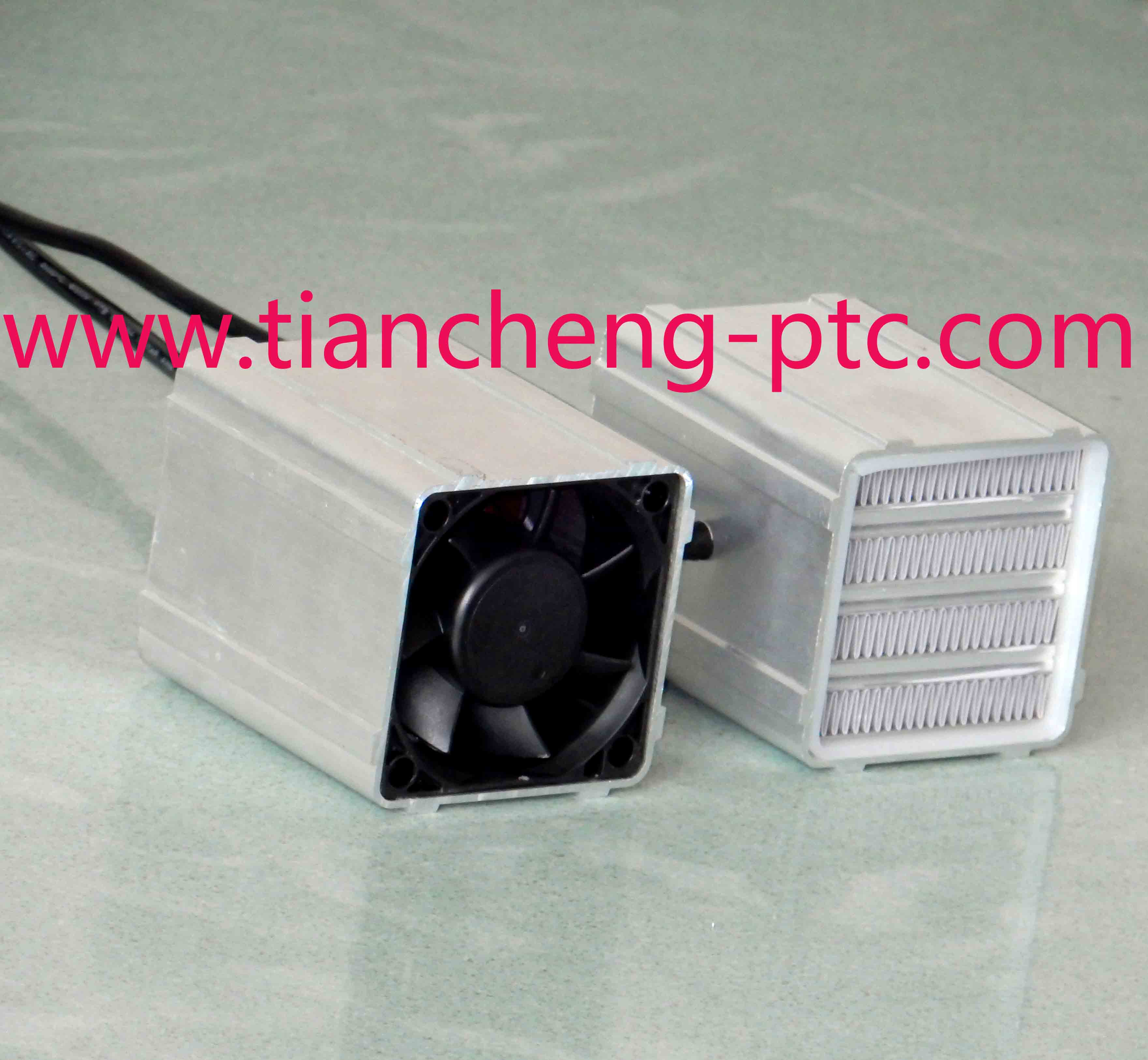

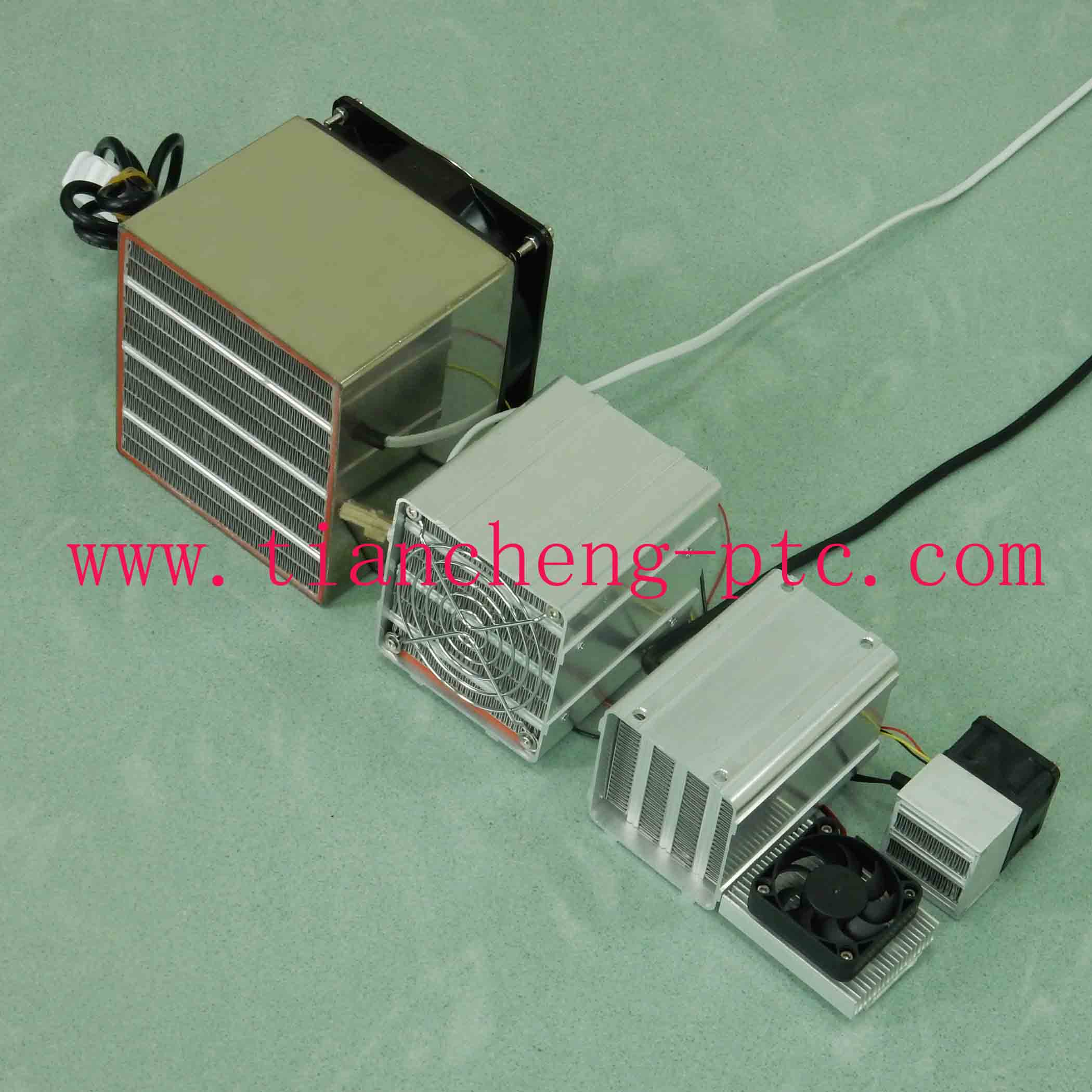

帶外殼支架空氣加熱器

002222
產品編號 外殼
材料 		風扇
電源 		長度
/mm		 寬度
/mm		 厚度
/mm		 絕緣電壓
/V		 功率
/W		 批量參考單價
RF-2K5F12080B-220V1 201材料 交流 120 120 80 散熱器帶電 2500 160
RF-4K5F12090B-220V2雙層加厚 201材料 交流 120 120 90 散熱器帶電 4500 220
RF-1K0F9680L-220V1 鋁擠型 交流 90 90 80 散熱器帶電 1000 140
RF-400F7070L-220V1 鋁擠型 直流 70 70 70 散熱器帶電 400 70
RF-350F5570H-220V1 環氧板 直流 55 55 70 散熱器帶電 350 120
RF-200F4270H-220V1 環氧板 直流 42 42 70 散熱器帶電 200 100
RFJ-1K5F14080H-220V1 環氧板 交流 140 140 80 3750V 1500 200
RFJ-1K5F12080B-220V2 201材料 交流 140 140 80 3750V 1500 180
RFJ-600F9080L-220V1 鋁擠型 交流 90 90 80 3750V 600 120
RFJ-1K0F9090L-220V2，雙層加厚 鋁擠型 交流 90 90 90 3750V 1000 160
RFJ-200F7070L-220V1 鋁擠型 直流 70 70 70 3750V 200 80
RFJ-400F7080L-220V2，雙層加厚 鋁擠型 直流 70 70 80 3750V 400 100
RFJ-150F7070L-220V3，靜音型 鋁擠型 直流 70 70 70 3750V 150 80
RFJ-180F5570H-220V1 環氧板 直流 55 55 70 3750V 180 130
RFJ-100F4270H-220V1 環氧板 直流 42 42 70 3750V 100 110
RFJ-100F5230L-220V3貼壁式 鋁擠型散熱 直流 52 52 30 3750V 100 50

注：1）可按照客戶要求的功率制造；
2）加熱部分電壓6~600V；風扇電源，交流、直流（12V或24V）均可定做；
3）加熱片UL編號：E207611；
4）可加裝溫控開關、溫度熔斷器；
5）風扇的轉速對加熱器的穩定功率有較大的影響；
6）散熱器帶電類型的加熱器，外殼不帶電；
6）表內列出產品單價，為最基本配置的單價；具體單價根據產品具體要求、數量等確定；
7）高溫型，即進風（循環）溫度60℃~120℃之間的，相對于低溫型，功率要低些，價格要高些。

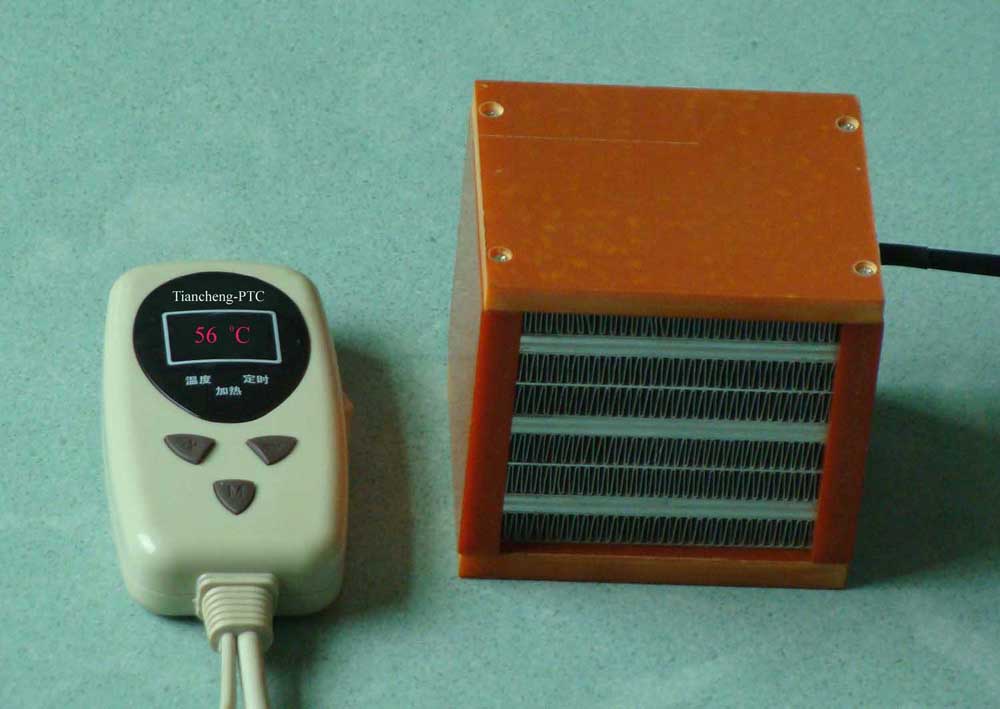

帶溫度控制和加熱時間控制的空氣加熱器
用PTC加熱器加熱空氣，通過感溫元件測量被加熱空氣的溫度，由控制器控制加熱器輸出，進而控制被加熱空氣的溫度。被加熱空氣的溫度由數字顯示器顯示?？梢栽O(shè)定加熱時間，設定加熱時間范圍是1~12小時。被加熱空氣可以由冷空氣直接加熱；為了節約用電，空氣也可以循環加熱。
008
產品編號

長
/mm

寬
/mm

厚
/mm

使用電壓/V

絕緣電壓/V

最大功率/W

控溫范圍
/℃

控溫精度
℃
RFKW-2K0F130A-220V1
130
130
80
220
無絕緣
2000
30~60
±2
RFJKW-1K5F130A-220V1
130
130
80
220
3750V
1500
30~60
±2
RFKW-1K0F90A-220V1
90
90
80
220
無絕緣
1000
30~60
±2
RFJKW-600F90A-220V1
90
90
80
220
3750V
600
30~60
±2
RFKW-350F55A-220V1
55
55
70
220
無絕緣
350
30~60
±2
注：1）可按照客戶要求的功率制造； .
2）加熱部分電壓6~600V，交流、直流均可定做；90X90，130X130的尺寸可用110V、220V交流電壓的風扇；所有尺寸均可用直流12V和24V電壓的風扇。
3）加熱片UL編號：E207611；
4）升溫越慢，控溫精度越高；升溫越快，控溫精度越低。
5）增加溫控部分的價格為100~200元。

壓縮空氣加熱器

01

產品編號 長度
/mm		 直徑
/mm		 通氣管內徑/mm 最大功率/W 無吹風表面溫度/℃ 出風溫度
/℃
RFYS-200D50L150C100-220V1 150 Φ50 Φ4 200 90 50±3
RFYS-400D50L150C150-220V1 150 Φ50 Φ4 400 200 150±7
RFYS-600D50L200C250-220V1 200 Φ50 Φ4 600 290 250±10
RFYS-7K0D110L350C250-220V1 350 Φ110 Φ20 7000 290 150±20
RFYS-12KD130L500C250-220V1 500 Φ130 Φ25 12000 290 200±20

注：1）用于加熱壓縮空氣，壓縮空氣壓力0.05MPa（小流量）到0.3MPa（大流量）之間，進風溫度10~30℃之間，出風溫度保持在溫控范圍內；
2）使用電壓可在12~600V之間調整；
3）通氣管直徑可按客戶要求制造，可供選擇的材質有鋁管、銅管、不銹鋼管；
4）加熱片UL編號：E207611；
5）壓縮空氣壓力越大（氣流量越大），則功率越大，但是出風溫度下降。
