外殼及包封PTC 發熱件PTC heater with shell or coating(English click)


1. 結構分類。
類型
特點
優點
缺點
其他
鋁外殼型
鋁外殼、帶電線、帶絕緣層
導熱快，功率可以做大，功率密度大。
鋁殼導電，影響靠近的電路的絕緣，不能做得很小
適合液體加熱，空氣加熱，物體表面恒溫加熱
陶瓷外殼型
陶瓷外殼、帶電線、陶瓷絕緣
成本低，體積可以很小，表面絕緣。
不適合做大功率，容易碎裂，不適合振動的場合。
適合體積比較小的加熱
塑料外殼型
塑料外殼、帶電線、塑料絕緣
成本低，體積可以很小，表面絕緣。
不適合做大功率。
適合體積比較小的加熱，適合插在線路板上。
樹脂包封型
酚醛樹脂外殼、帶電線、樹脂絕緣
成本低，體積可以很小，表面絕緣。
功率小，表面不平整，表面溫度不超過120℃。
適合體積比較小的加熱，適合插在線路板上。
溫度控制型
增加溫度控制器，可以調節被加熱物體的溫度
可以控制被加熱物體的溫度，控溫精度為±2℃
增加加熱系統的體積，增加成本。
適應于需要控制調節被加熱物體溫度的場合

2.用途舉例。
1）鋁外殼型。特點是結構簡單，容易安裝，自動恒溫，不需要溫度控制，安全，壽命長。加熱液體的PTC，在沒有液體時，也不會損壞。產品終端溫度低于260℃的場合，使用PTC加熱有很大優勢。主要用途：直發器，卷發器，熔蠟器，蒸汽發生器，開水器、熱水器，保溫杯、熱奶器，咖啡加熱器，過膠機，熱熔膠槍，巧克力擠出器，空氣加熱器，柴油預熱器。本網站對鋁管型水加熱PTC，直發器用PTC，卷發器用PTC，空氣加熱器，柴油預熱器等鋁殼加熱產品有專門介紹，見本站相關網頁，可以點擊左邊相應的圖標進入。
2）陶瓷絕緣型。特點是結構緊湊，體積可以較小，密封性好，可以做成防水型，成本低，自動恒溫，不需要溫度控制。適用于加熱溫度50~250℃，功率比較小的場合。主要用途：藥水型電熱滅蚊器，藥片型電熱滅蚊器，兩用型電熱滅蚊器，加香器，按摩器，直發器等。
3. 使用注意。
1）發熱功率在通電后由大到小，最后穩定。穩定功率與使用條件有關，同一件PTC發熱器，使用條件不同，則功率可能相差幾倍。散熱越快則穩定功率越大；PTC的表面溫度越高則功率越高。
2）工作電壓的變化對表面溫度的影響比較小。當工作電壓增加2倍（或下降1/2）時，表面溫度的上升（或下降）8℃左右。
3）我公司生產的PTC，本身可靠性很高、的壽命很長，但是如果裝配不當，最終產品會出現功率和溫度不穩定等情形。
4）多個PTC一起使用時，應并聯，不可串聯。



4. 常用產品。

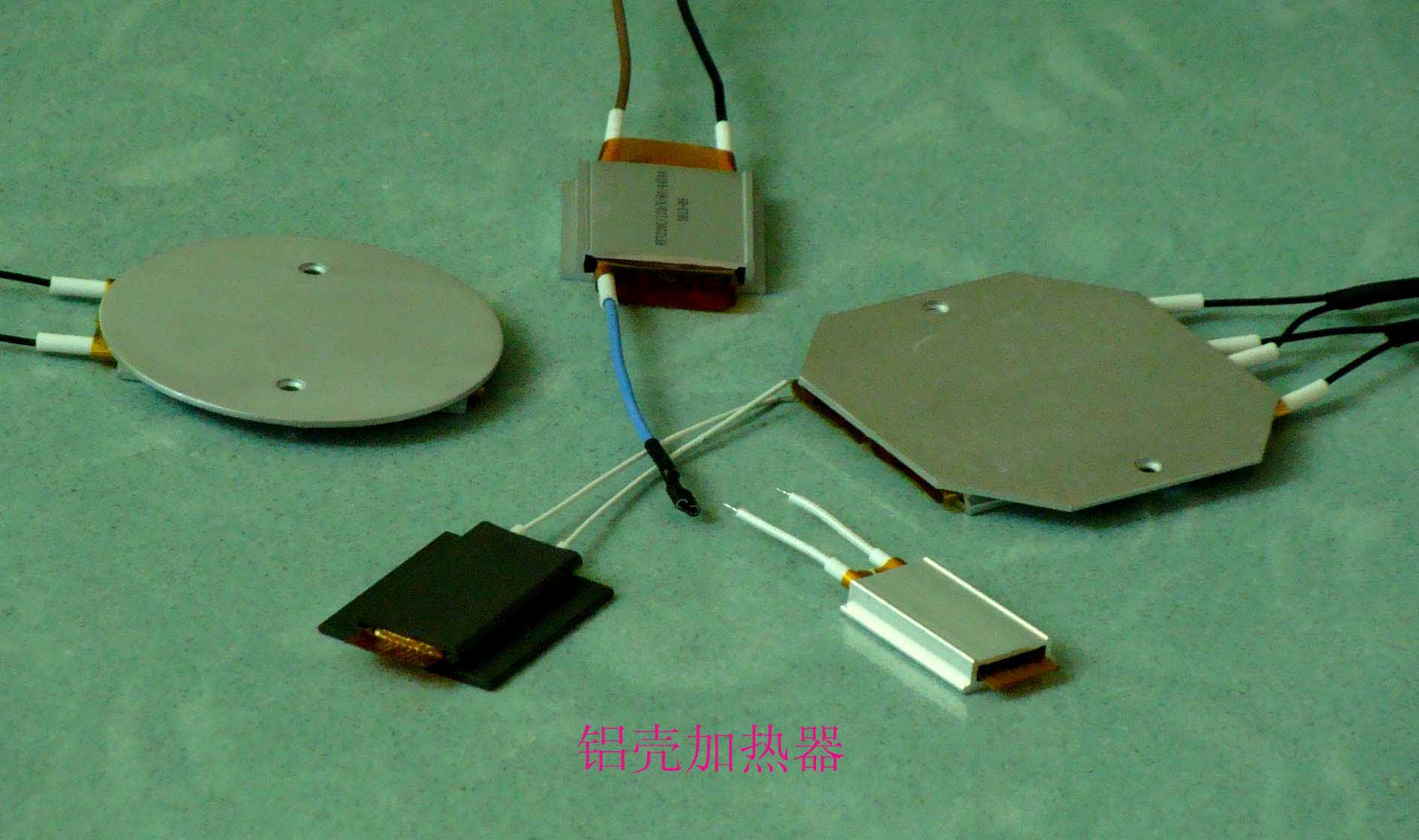

PTC鋁殼恒溫加熱器。

006
型號
表面溫度/℃
長度/mm
寬度/mm
厚度/mm
絕緣耐壓/V
使用電壓/V
LG-70CL30W21T6.8-220V1
70
30
21
6.8
3750
100~240
LG-100CL40W25T6.8-12V1
100
40
25
6.8
1500
6~12
LG-135CL30W21T6.8-220V1
135
30
21
6.8
3750
100~240
LG-135CL31.5W40T7-220V1
135
31.5
40
7.0
3750
100~240
LG-140CL320W40T7-220V1
140
320
40
7.0
3750
100~240
LG-145CL31.5W20T5.5-220V1
145
31.5
20
5.5
3750
100~240
LG-210CL40W25T6.8-36V1
210
40
25
6.8
1500
12~36

注：
1) 可根據客戶要求，溫度在50℃~280℃之間選擇。使用電壓可選擇3V~600V，直流或交流均可；
2) 溫度公差一般為±7℃；
3) 外形尺寸有很多種類，也可以按客戶要求制造；
4) TUV認證編號：B 09 06 46746 004，B 09 08 16746 008； 加熱片UL編號：E207611；
5) 產品單價：寬度30mm以下，長度50mm，單價約3~6元，長度增加一倍則價格也增加一倍，根據具體要求、用量等確定。
6) 鋁管型水加熱PTC，直發器用PTC，卷發器用PTC，空氣加熱器，柴油預熱器等鋁殼加熱產品見本網站相關網頁，可以點擊左邊相應的圖標進入。

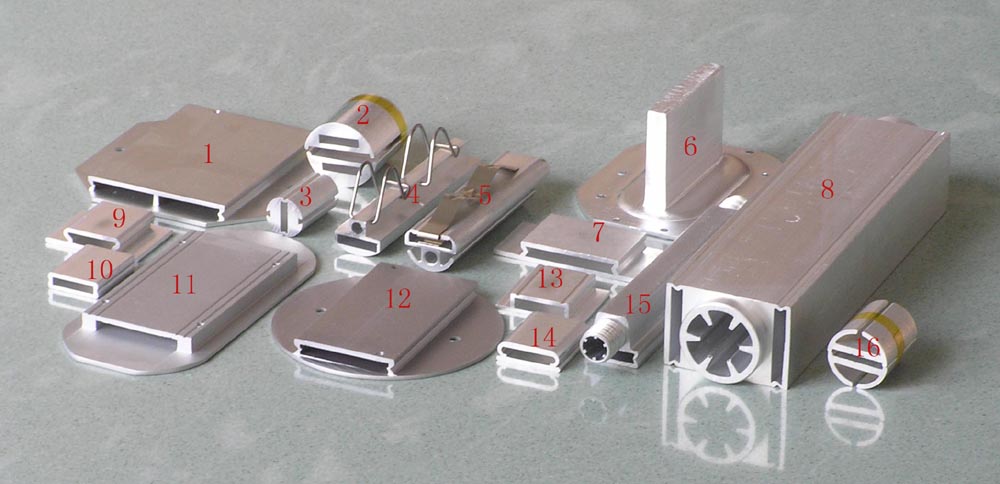

常用鋁殼形狀。用于安裝PTC鋁殼型加熱器的部分鋁外殼，見下面照片。有很多種結構的鋁外殼，每一種結構還可能有多種尺寸。具體的鋁殼結構和尺寸，請咨詢我公司銷售人員。
002

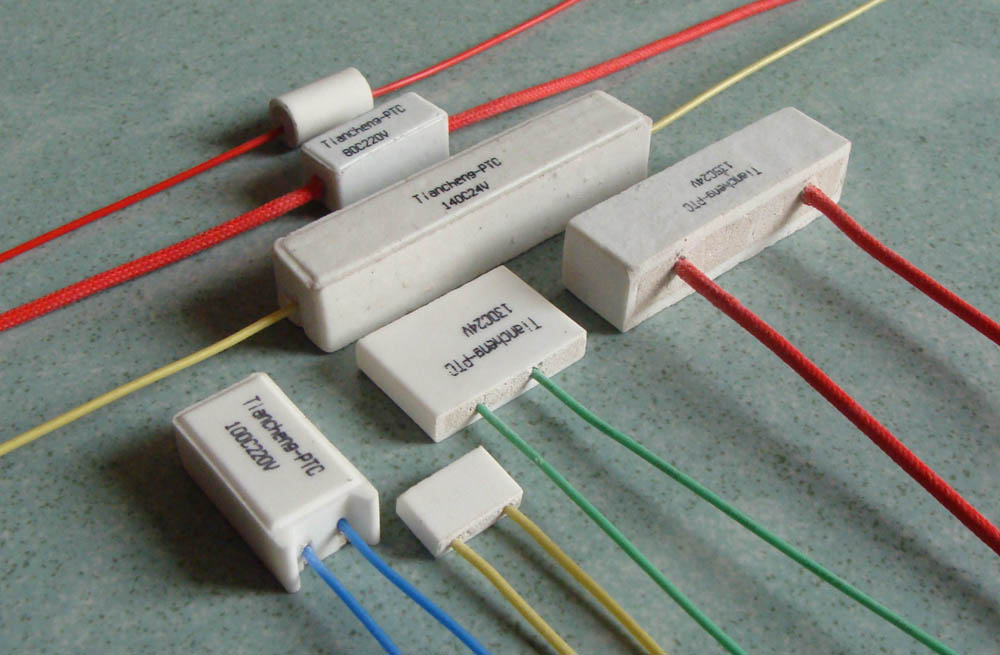

陶瓷外殼PTC加熱器
003
型號
表面溫度/℃
長度/mm
寬度/mm
厚度/mm
絕緣耐壓/V
使用電壓/V
TK-50CL35W20T7-220V1
50
35
20
7
3750
100~240
TK-50CL50W25T7-220V1
50
50
25
7
3750
100~240
TK-50CL50W25T7-24V1
50
50
25
7
1500
6~24
TK-100CL35W20T7-220V1
100
35
20
7
3750
100~240
TK-100CL50W25T7-220V1
100
50
25
7
3750
6~24
TK-100CL12W8T6-24V1
100
12
8
6
1500
100~240
TK-200CL35W20T7-220V1
200
35
20
10
3750
100~240
TK-200CL50W25T7-220V1
200
90
28
10
3750
100~240
TK-200CL12W8T6-24V1
200
12
8
6
1500
6~24

注：
1). TUV認證編號：B 09 06 46746 005。
2)?陶瓷外殼傳熱較差，功率較小，不適合用于功率較大的場合。
3) 產品單價大約為0.50~2.50元，根據具體要求、用量等確定。

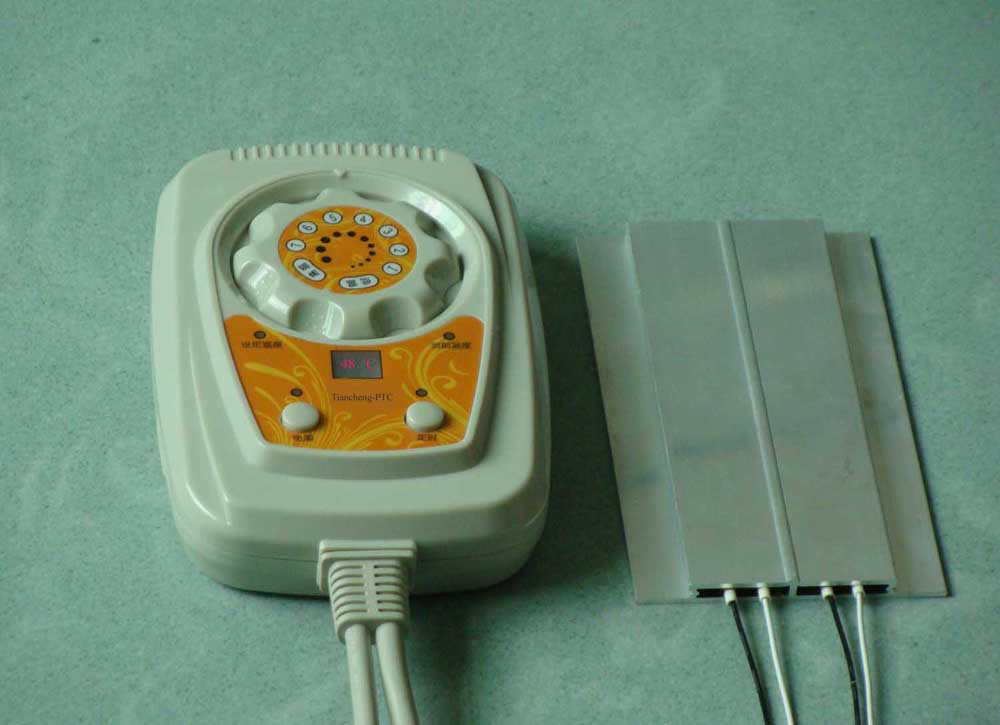

配有溫度調節器的外殼型PTC加熱器
鋁外殼、陶瓷外殼的加熱器，可以加配溫度控制器。一種是溫度顯示型，通過感溫元件測量被加熱體的溫度，由控制器控制加熱器輸出，進而控制被加熱體的溫度，被加熱體的溫度由數字顯示器顯示。另一種是無溫度顯示型，加配電壓調節器，通過調節電壓來調節被加熱器的溫度，沒有感溫元件，沒有溫度顯示。
012


注：1）可按照客戶要求的溫度制造，溫度控制范圍30~260℃，適應的加熱功率范圍：1~200W；
2）使用電壓220V，600V以下；
3）加熱片UL編號：E207611；
4）升溫越慢，控溫精度越高；升溫越快，控溫精度越低。
5）增加溫控部分的價格為：調節溫度，有溫度顯示型100~200元；調節溫度，無數字顯示型20~80元。

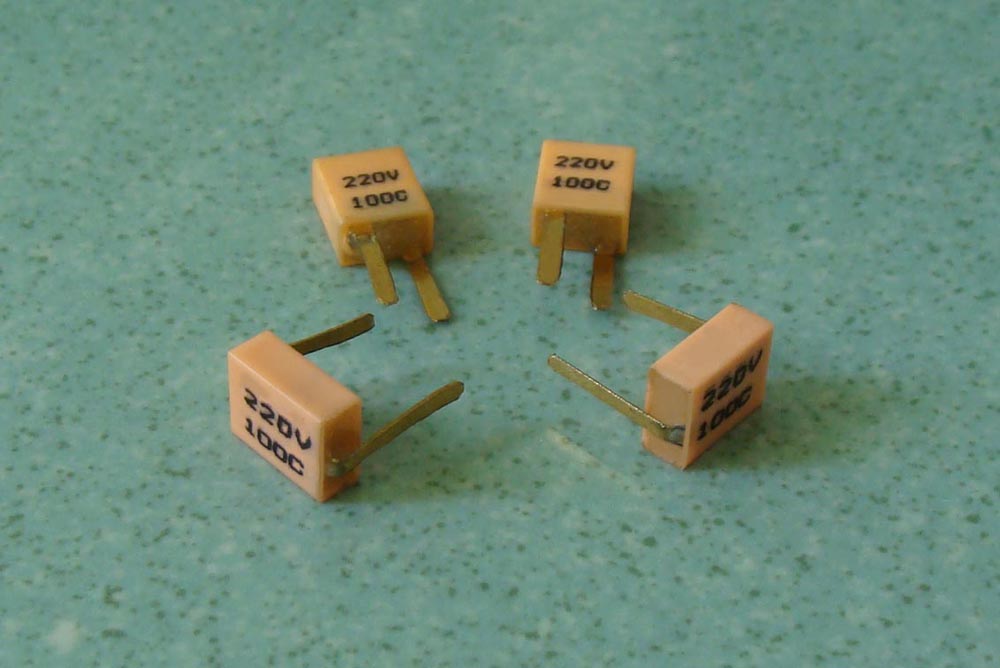

塑料外殼PTC加熱器

003


型號
表面溫度/℃
長度/mm
寬度/mm
厚度/mm
使用電壓/V
絕緣耐壓/V
消耗功率/W
SK-50CL10W7T4-220V1
50
10
7
4
220
1500
0.1~0.3
SK-50CL10W7T4-12V1
50
10
7
4
12
1500
0.1~0.3
SK-80CL10W7T4-220V1
80
10
7
4
220
1500
0.1~0.3
SK-80CL10W7T4-12V1
80
10
7
4
12
1500
0.1~0.3
SK-100CL10W7T4-220V1
100
10
7
4
220
1500
0.2~0.5
SK-100CL10W7T4-12V1
100
10
7
4
12
1500
0.2~0.5
注：
1) 可根據客戶要求，溫度在50℃~120℃之間選擇。使用電壓可選擇3V~380V，直流或交流均可。
2) 溫度公差一般為±10℃。
3) 引線有直插和橫插兩種結構。
4) 產品價格大約為1.00元，根據具體要求、用量等確定。

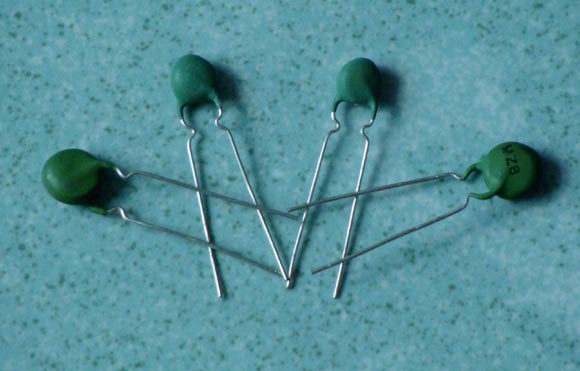

樹脂包封式PTC加熱件

003

型號 常溫電阻
25℃/Ω 		表面溫度 /℃ 使用電壓 /V 直徑 /mm 厚度 /mm 插線間距/mm 插線直徑/mm
MZ9B-5D50C6V 10~30 50 6 5 5 5 0.5
MZ9B-5D70C6V 8~20 70 6 5 5 5 0.5
MZ9B-5D100C6V 8~20 100 6 5 5 5 0.5
MZ9B-5D120C6V 8~20 120 6 5 5 5 0.5
MZ9B-8D120C6V 5~15 120 6 8 5 5 0.5
MZ9B-5D50C12V 30~100 50 12 5 5 5 0.5
MZ9B-5D70C12V 30~100 70 12 5 5 5 0.5
MZ9B-5D100C12V 30~100 100 12 5 5 5 0.5
MZ9B-5D120C12V 30~100 120 12 5 5 5 0.5
MZ9B-8D120C12V 20~60 120 12 8 5 5 0.5
MZ9B-5D50C220V 8~30K 50 220 5 5 5 0.5
MZ9B-5D70C220V 8~30K 70 220 5 5 5 0.5
MZ9B-5D100C220V 8~30K 100 220 5 5 5 0.5
MZ9B-5D120C220V 5~15K 120 220 5 5 5 0.5
MZ9B-8D120C220V 5~15K 120 220 8 5 5 0.5

注：
1）酚醛樹脂或硅樹脂包封，外形為圓珠狀。主要用于線路板的防凍、防露、驅潮?？梢圆迦氩⒑附佑诰€路板，體積非常小，安裝簡單，適合于需要熱量小，要求體積小的場合。
2）特殊尺寸可以按照客戶要求訂做，恒溫溫度控制范圍30~180℃。
3）UL、CUL編號：E 207611。
4）多個PTC一起使用時，應并聯，不可串聯。
5）產品單價大約為0.2~0.8元，根據具體要求和需求量確定。
