帶絕緣與電線PTC發熱元件PTC heater with insulator film(English click)

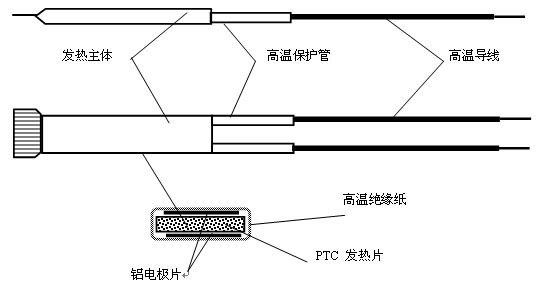

1. 結構圖

PTC發熱片與金屬片之間，可以是粘膠的，也可以是不粘膠的。
導線可以是鐵氟龍絕緣、硅橡膠絕緣或PVC絕緣線。
絕緣層可以是聚酰亞胺或其他絕緣薄膜多層包裹，一般用于溫度較高的場合；溫度較低的場合，也可以用PET、PU或其他管狀絕緣層，結構緊湊，還可做成防水型。

2.用途舉例。
主要用途有：直發、卷發器，熔蠟器，開水、熱水、蒸汽器，增濕器，食品、飲料的加熱、保溫，過膠機，熱熔膠槍，烘鞋器，暖手、暖腳器，按摩器，理療器。
PTC加熱器的特點是自動恒溫，很多情形不需要增加溫度控制，漏電流小，壽命長。加熱液體的PTC加熱器，在沒有液體時，也不會損壞。產品終端溫度260℃以下的場合，使用PTC加熱有很大優勢。
3. 使用注意。
1）發熱功率在通電后由大到小，最后穩定。穩定功率與使用條件有關，同一件PTC發熱器，使用條件不同，則功率可能相差幾倍。PTC的表面溫度越高，發熱面積越大，散熱越快則穩定功率越大。
2）工作電壓的變化對表面溫度的影響比較小。當工作電壓增加2倍（或下降1/2）時，表面溫度的上升（或下降）8℃左右。
3）我公司生產的PTC，本身可靠性很高、的壽命很長，但是如果裝配不當，最終產品會出現松脫、功率和溫度變化等情形。
4）多個PTC一起使用時，應并聯，不可串聯。
4. 常用產品。

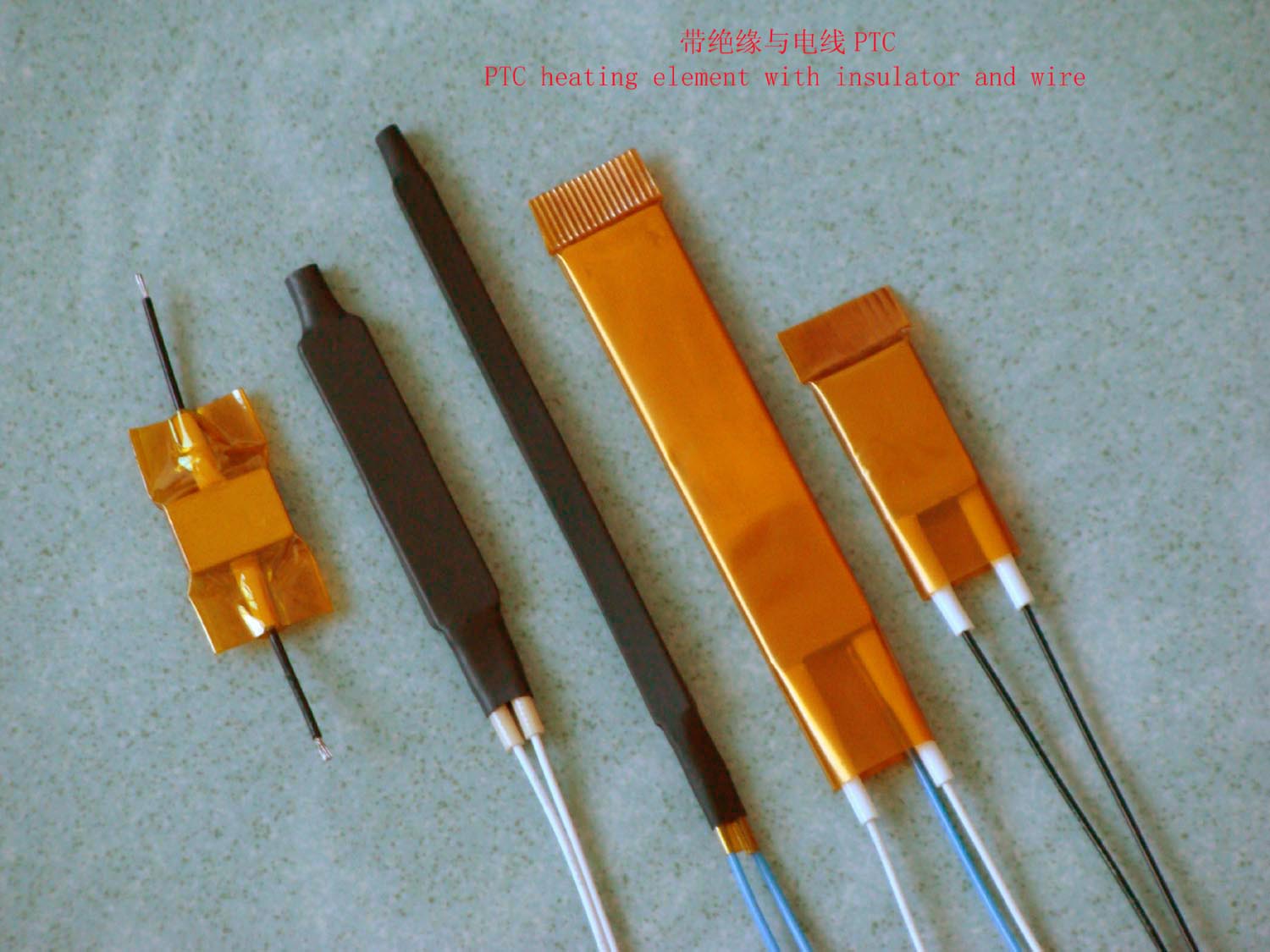

4.1不可彎曲加熱器。

001006
產品型號
表面溫度
/℃
長度
/mm
寬度
/mm
厚度
/mm
絕緣耐壓/V
使用電壓
/V
YD-75CL16W11T3.5-120VK
75
16
11
3.5
3750
100~120
YD-80CL16W11T3.5-220VK
80
16
11
3.5
3750
220~240
YD-105CL15W9T3.3-220VK
105
15
9
3.3
3750
100~240
YD-180CL24W15T3.3-220VK
180
24
15
3.3
3750
100~240
YD-190CL70W13T3.3-220VK
190
70
13
3.3
3750
100~240
YD-220CL60W13T3.3-220VK
220
60
13
3.3
3750
100~240
YD-220CL60W13T3.3-120VK
220
60
13
3.3
3750
100~120
YD-220CL35W10T3.3-220VK
220
35
10
3.3
3750
100~240
YD-250CL30W13T3.3-220VK
250
30
13
3.3
3750
100~240
YD-255CL48W10T3.5-220VK
255
48
10
3.5
3750
100~240
YD-255CL60W15T3.5-220VK
255
60
15
3.5
3750
100~240
YD-260CL60W13T3.3-220VK
260
60
13
3.3
3750
100~240
YD-260CL60W13T3.3-120VK
260
60
13
3.3
3750
100~120
YD-260CL24W15T3.3-220VK
260
24
15
3.5
3750
100~240
YD-260CL48W15T3.3-220VK
260
48
15
3.5
3750
100~240
YD-260CL35W6T3.3-220VK
260
35
6
3.3
3750
100~240
YD-260CL45W24T3.3-220VK
260
45
24
3.5
3750
100~240
YD-270CL70W13T3.3-220VK
270
70
13
3.3
3750
100~240

注：
1) 可根據客戶要求，溫度在50℃~280℃之間選擇，使用電壓可在6V~600V之間選擇,直流或交流均可。溫度公差一般為±7℃。
2) 有時為了達到更快的升溫速度，更均勻的加熱，或更高的加熱功率，需要將多塊PTC陶瓷單元組合成更大面積的組件。各溫度、各使用電壓的產品都可按下表尺寸制造。
3) 有兩種絕緣結構，聚酰亞胺絕緣紙纏繞型和收縮套管收緊型。聚酰亞胺絕緣紙纏繞型表面溫度可選擇300℃以下，加熱元件的表面應當壓緊，防止表面電極不通電；收縮套管收緊型的使用溫度選擇為100℃以下，加熱元件的表面可以不壓緊。
4) 加熱片UL編號：E207611。

常見尺寸有：

尺寸編號 長度 寬度 厚度 尺寸編號 長度 寬度 厚度
01 15 9 2.0~3.7 20 48 13 2.0~3.7
02 16 11 2.0~3.7 21 48 15 2.0~3.7
03 22 11 2.0~3.7 22 50 13 2.0~3.7
04 23 13 2.0~3.7 23 50 24 2.0~3.7
05 24 6 2.0~3.7 24 50 30 2.0~3.7
06 24 8 2.0~3.7 25 50 38 2.0~3.7
07 24 10 2.0~3.7 26 56 11 2.0~3.7
08 24 15 2.0~3.7 27 58 6 2.0~3.7
09 30 5 2.0~3.7 28 58 13 2.0~3.7
10 30 13 2.0~3.7 29 60 10 2.0~3.7
11 30 48 2.0~3.7 30 60 13 2.0~3.7
12 35 6 2.0~3.7 31 60 15 2.0~3.7
13 35 10 2.0~3.7 32 70 8 2.0~3.7
14 35 11 2.0~3.7 33 70 10 2.0~3.7
15 35 13 2.0~3.7 34 70 13 2.0~3.7
16 36 15 2.0~3.7 35 70 15 2.0~3.7
17 45 24 2.0~3.7 36 70 30 2.0~3.7
18 48 6 2.0~3.7 37 74 30 2.0~3.7
19 48 10 2.0~3.7 38 99 16 2.0~3.7

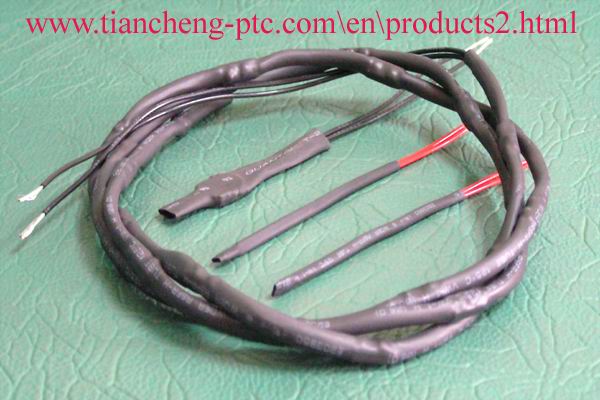

4.2 可彎曲加熱帶。

002


注：
1) 可根據客戶要求，溫度在50℃~100℃之間選擇，使用電壓可在6V~400V之間選擇,直流或交流均可。溫度公差一般為±5℃。
2) 本產品是由很多PTC加熱單元組成，外表用收縮管收緊，所以可以折彎，長度可以做得很長，尺寸為寬度6~16mm，厚度2.5~3.5mm，長度0.1~20m。用于大面積恒溫加熱。
3) 加熱片UL編號：E207611。
