片式PTC發熱元件 PTC heating pellet (English click)
UL, CUL 認證產品。
1.外形結構。

片式PTC發熱元件結構有3種，雙面電極引出型，單面電極引出型（中國國家專利號201120015949.0），以及側面電極引出型。

類型
特點
優點
缺點
雙面電極引出
電極面在PTC陶瓷片的上、下大平面
結構簡單，成本低，電阻可以做得很小
上、下大平面需要金屬接觸片導電，沒有焊接的可靠
單面電極引出
兩個電接觸點在PTC陶瓷片的同一大平面上
可以焊接，整個加熱器體積小，可靠性高
成本比雙面電極引出的高，不能做面積很小的加熱片
側面電極引出
兩個電接觸點在PTC陶瓷片的兩個小側面上
焊接在線路板上，或是側面焊接電線不影響傳熱
電阻很難做小，PTC的表面溫度不能超過焊錫使用溫度

006

為了方便客戶安裝，我們還提供其他結構的產品，如：帶絕緣層（和電線）PTC發熱件，帶外殼（和電線）PTC發熱件，用于水加熱、直發器、空氣加熱等用途的PTC加熱器，見本頁左邊的鏈接。

2.用途舉例。
暖風機、空調加熱、干衣機、滅蚊器、摩托車化油器、汽車?yán)鋯?dòng)預熱、電熱加濕器、電器儀表防潮、電熱板、按摩器、熱療儀、熔膠槍、卷發、直發器加熱、熱咖啡器、熱奶器、開水、熱水器、蒸汽美容等。產品終端溫度260℃以下的場合，使用PTC加熱可以保持恒溫，不需要溫度控制，結構緊湊，壽命長，有很大優勢。

3. 使用注意。
1) PTC發熱體具有自動恒溫的特點，不需要溫度控制系統，將PTC直接通電即可。
2) 當PTC發熱體用來加熱液體（如水）時，液體燒干后，PTC發熱體不會損壞。
3) 若PTC發熱體用來加熱冷風，不送風時，PTC發熱體不會損壞。
4) 有四種電極可供客戶選擇：化學鍍鎳+銀（可焊接），熔噴金屬鋁，印刷鋁+銀，印刷銀鋅+銀（可焊接），印刷鋁。
5）使用壽命長，正常環境下使用，壽命可達10年以上。我公司加熱片壽命試驗在國內處于領先水平。
6）工作可靠，利用PTC內部特性控溫，永遠不會超溫。
7）工作電壓的變化對表面溫度的影響比較小。當工作電壓增加2倍（或下降1/2）時，表面溫度的上升（或下降）8℃左右。
8）多個PTC一起使用時，應并聯，不可串聯。
9）不同散熱條件使PTC的發熱功率差別很大，散熱越快則功率越大。
10）一般情況選用雙面電極引出型PTC片，但在特殊用途下，也可以選用單面電極引出和側面電極引出。
參數選擇參考表

形?? 狀 使用電壓/V 直徑/mm 長度/mm 寬度/mm 厚度/mm 常溫電阻/Ω 表面溫度/℃
圓片 3~6 5~15     0.3~0.5 2~10 50~100
圓片 12~50 5~25     0.5~1.5 2~20 50~300
圓片 100~140 5~25     1.4~2.0 200~2000 50~320
圓片 220~240? 5~25     1.8~2.5 800~4000 50~320
圓片 220~240? 10~25     2.0~3.0 800~4000 250~320
圓片 380~400? 10~25     3.0~4.0 2000~8000 50~280
特大圓片 3~400? 40~80     3.0~4.0   50~280
方片 3~6   1~3 1~2 0.3~0.5 50~150 50~100
方片 12~24   2~5 1~2 0.3~0.5 100~300 50~150
方片 12~50   5~40 3~20 1.0~1.5 2~20 50~300
方片 100~140   5~40 3~20 1.4~2.0 200~2000 50~320
方片 220~240?   5~40 3~20 1.8~2.5 800~4000 50~320
方片 220~240?   10~40 6~20 2.0~3.0 800~4000 250~320
方片 380~400?   10~40 6~20 3.0~4.0 2000~8000 50~280
特大方片 3~400   50~70 35~50 3.0~4.0   50~280

常見尺寸表。
尺寸編號 長度L/mm 寬度W/mm 厚度T/mm 尺寸編號 長度L/mm 寬度W/mm 厚度T/mm
使用電壓6~24/V 使用電壓100~240V 使用電壓6~24/V 使用電壓100~240V
S01 15 9 0.5~2.0 1.8~3.0 S 12 24 15 0.5~2.0 1.8~3.0
S 02 24 6 0.5~2.0 1.8~3.0 S 13 30 6 1.0~2.0 1.8~3.0
S 03 16 10 0.5~2.0 1.8~3.0 S 14 24 16 0.5~2.0 1.8~3.0
S 04 24 8 0.5~2.0 1.8~3.0 S 15 30 10 1.0~2.0 1.8~3.0
S 05 16 11 0.5~2.0 1.8~3.0 S 16 27.6 10.8 0.5~2.0 1.8~3.0
S 06 23.3 13 0.5~2.0 1.8~3.0 S 17 30 13 1.0~2.0 1.8~3.0
S 07 17 13 0.5~2.0 1.8~3.0 S 18 35 6 1.0~2.0 1.8~3.0
S 08 24 13 0.5~2.0 1.8~3.0 S 19 35 10 1.0~2.0 1.8~3.0
S 09 17 14 0.5~2.0 1.8~3.0 S 20 35 9 1.0~2.0 1.8~3.0
S 10 24 10 0.5~2.0 1.8~3.0 S 21 35 13 1.0~2.0 1.8~3.0
S 11 30 5 1.0~2.0 1.8~3.0 S 22 36 13 1.0~2.0 1.8~3.0
尺寸編號 長度L/mm 寬度W/mm 厚度T/mm 尺寸編號 長度L/mm 寬度W/mm 厚度T/mm
使用電壓6~24/V 使用電壓100~240V 使用電壓6~24/V 使用電壓100~240V
R01 5   0.5~2.0 1.8~3.0 R06 13   0.5~2.0 1.8~3.0
R02 6.3   0.5~2.0 1.8~3.0 R07 14.5   0.5~2.0 1.8~3.0
R03 8   0.5~2.0 1.8~3.0 R08 16   0.5~2.0 1.8~3.0
R04 10   0.5~2.0 1.8~3.0 R09 18   1.0~2.0 1.8~3.0
R05 10.8   0.5~2.0 1.8~3.0 R10 20   1.0~2.0 1.8~3.0

注：
1) PTC片的厚度增加，耐電壓和可靠性增加，對于使用電壓比較高或其他要求可靠性比較高的產品，選擇比較厚的PTC。
2) PTC陶瓷易碎，單個PTC不宜做得面積太大，當需要較大面積時（如需要加熱均勻，或增加加熱功率等），可用幾個PTC組合成大面積（帶外殼的、或絕緣和電線的）組件，見我公司產品：絕緣層包裹型PTC 發熱件以及外殼型PTC 發熱件。
3)特殊形狀，如環形、六角形，三角形，棒狀，環形棒狀等，可以按照客戶要求訂做。特大尺寸可以定制。
4) UL、CUL編號：E 207611。
5) 加熱片價格為0.25~1.00元，根據產品具體要求、用量等確定。

常用產品。

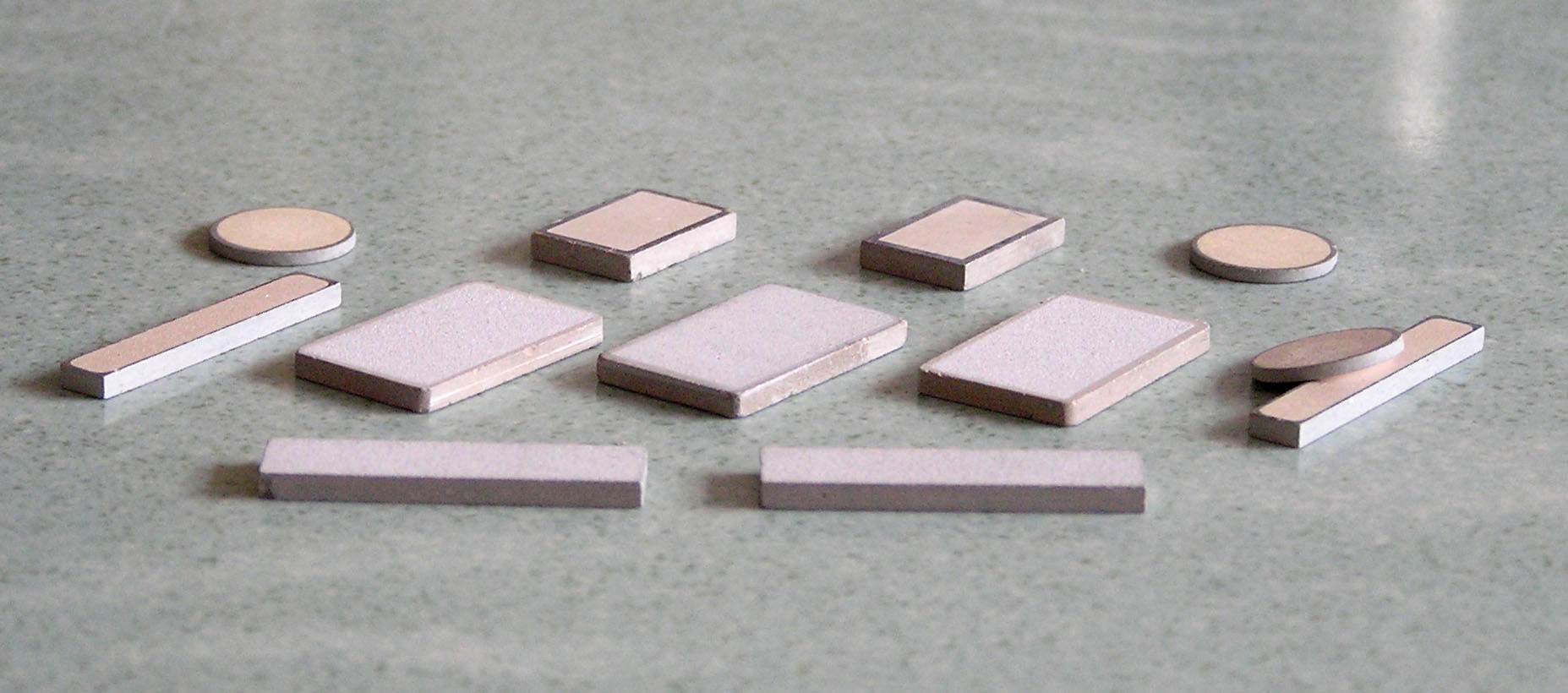

雙面電極引出型加熱片。
001
型號 表面溫度
/℃ 		直徑
/mm 		厚度
/mm 		常溫電阻
25℃/Ω 		使用電壓
/V
MZ9-50CD8T3-220VL 50 8 3 500~1500 220
MZ9-75CD13T1-6VL 75 13 1.0 3~10 6
MZ9-75CD13T1.4-24VL 75 13 1.4 8~20 24
MZ9-75CD13T2.2-220VL 75 13 2.2 500~1500 220
MZ9-110CD9.8T2.5-24VL 110 9.8 2.5 10~25 24
MZ9-130CD8T2.2-220VL 130 8 2.2 500~1500 220
MZ9-155CD13T1.3-24VL 155 13 1.3 50~90 24
MZ9-175CD10.8T2.2-120VL 175 10.8 2.2 150~500 120
MZ9-175CD8T2.2-120VL 175 8 2.2 150~500 120
MZ9-180CD20T1.4-12VL 180 20 1.4 1~5 12
MZ9-180CD8T2.2-220VL 180 8 2.2 500~3000 220
MZ9-230CD13T2.5-220VL 230 13 2.5 800~2K 220
MZ9-260CD50T3.0-220VL 260 50 3.0 200~600 220
MZ9-260CD70T3.5-220VL 260 70 3.5 100~300 220

型號 表面溫度
/℃ 		長度
/mm 		寬度
/mm 		厚度
/mm 		常溫電阻
25℃/Ω 		使用電壓
/V
MZ9-75CL2W1T0.3-3VL 75 2 1 0.3 80~120 3
MZ9-85CL16W11T2.5-120VL 85 16 11 2.5 300~800 120
MZ9-100CL16W11T2.5-220VL 100 16 11 2.5 600~1500 220
MZ9-110CL23.5W10T2.2-220VL 110 23.5 10 2.2 500~1500 220
MZ9-155CL5W4T1.6-120VL 155 5 4 1.6 2~6K 120
MZ9-215CL30W5T2.1-24VL 215 30 5 2.1 15~70 24
MZ9-215C L30W5T2.1-220VL 215 30 5 2.1 800~3000 220
MZ9-230CL19W12T2.2-220VL 230 19 12 2.2 800~2K 220
MZ9-250CL23.5W10T2.2-120VL 250 23.5 10 2.2 300~1K 120
MZ9-250CL24W15T1.4-12VL 250 24 15 1.4 3~10 12
MZ9-255CL23.5W10T2.2-220VL 255 23.5 10 2.2 800~2K 220
MZ9-255CL36W6T2.3-220VL 255 36 6 2.3 0.5~3K 220
MZ9-255CL50W50T3.0-220VL 255 50 50 3.5 200~600 220
MZ9-255CL23.5W10T2.2-220VL 255 60 35 3.5 200~600 220
MZ9-280CL24W15T1.4-240VL 280 24 15 1.4 8~20 24
MZ9-280CL24W15T2.5-120VL 280 24 15 2.5 300~800 120
MZ9-280CL24W15T2.5-220VL 280 24 15 2.5 0.8~3.5K 220
MZ9-280CL24W15T3.5-380VL 280 24 15 3.5 3~8K 380
MZ9-300CL24W15T2.5-220VL 300 24 15 2.5 1.5~4K 220

注：
1） 使用電壓可從3V~420V。
2） 由于我公司產品品種非常多，無法全部列出。需要其他規格的產品，可以直接向銷售人員詢問。
3） 可根據客戶要求的尺寸、使用電壓、電阻值等訂做。
4） 選擇參數可參考本頁：參數選擇參考表；我公司現有模具尺寸，參考本頁：常見尺寸表。
5）加熱片價格為0.25~1.00元，根據產品具體要求、用量等確定。

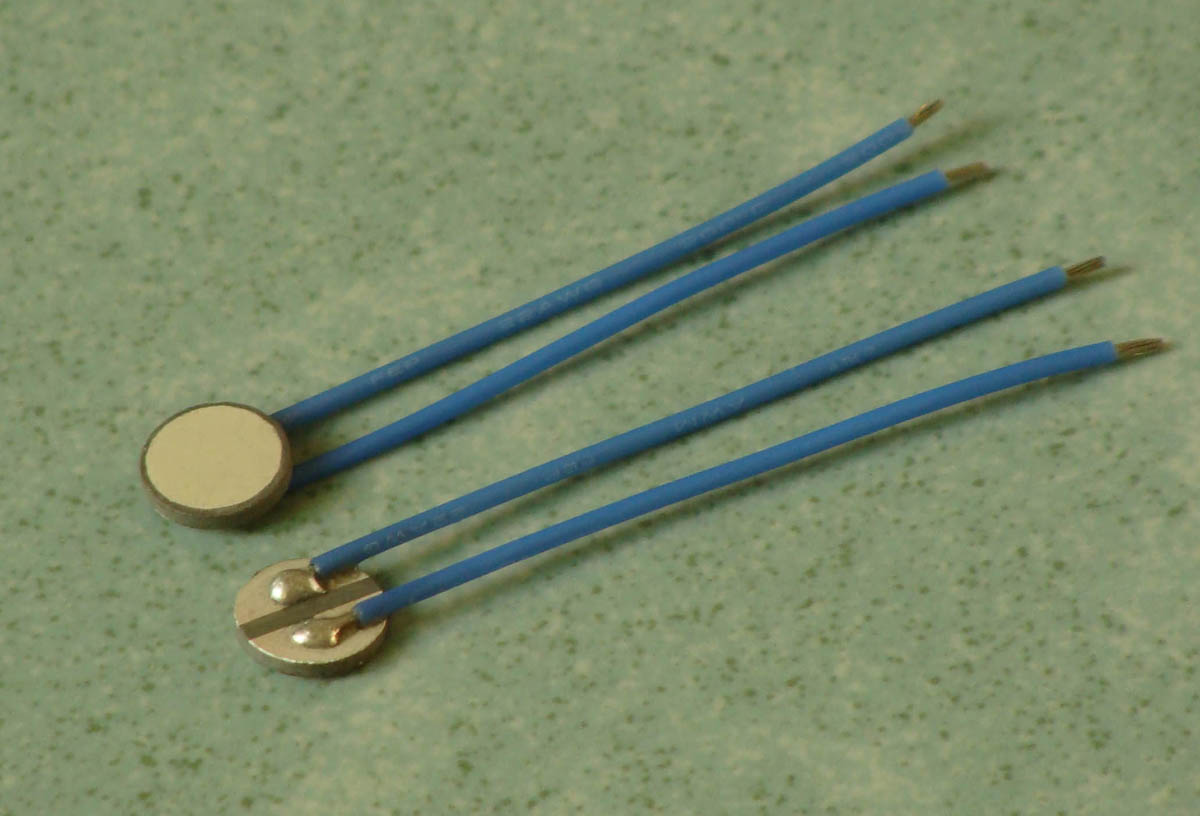

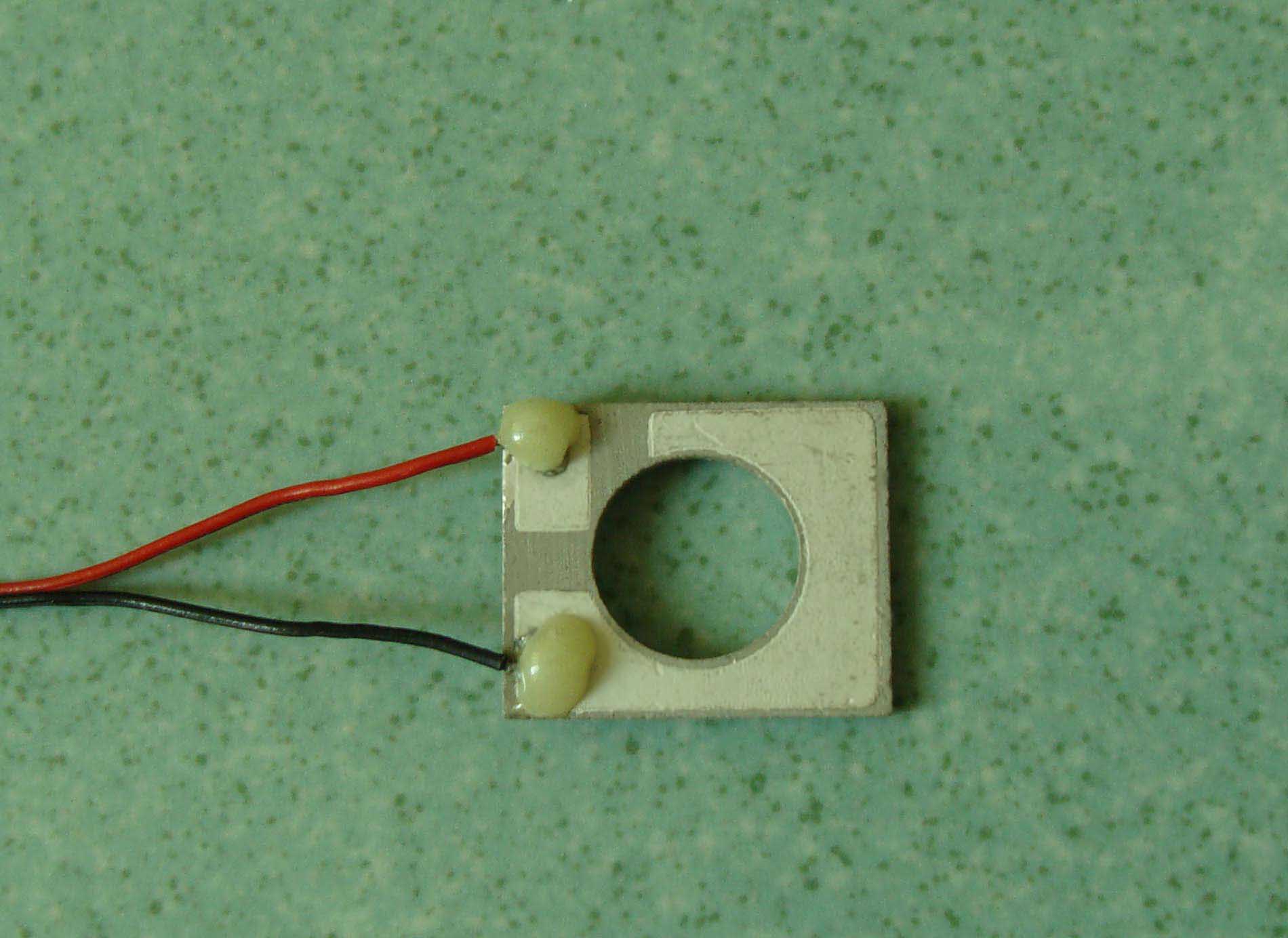

單面電極引出（或焊接電線）加熱片。
002 003
型號 表面溫度
/℃ 		直徑
/mm 		長度
/mm 		寬度
/mm 		厚度
/mm 		使用電壓
/V 		常溫電阻
25℃/Ω
MZ9-75CD13T0.6-6VD 75 13     0.6 6 3~10
MZ9-75CL16W11T2.2-220VD 75   16 11 2.2 220 1~3K
MZ9-155CD16T1.3-24VD 155 13     1.3 24 100~200
MZ9-250CL24W15T1.4-12VD 250   24 15 1.4 12 10~30
MZ9-260CL10W2.8T2.1-220VD 260   10 2.8 2.1 220 2~6K
MZ9-280CL24W15T2.2-120VD 280   24 15 2.2 120 0.5~2K
MZ9-280CL24W15T2.5-220VD 280   24 15 2.5 220 2~5K
MZ9-280CL24W15T2.5-380VD 280   24 15 2.5 380 5~15K

注：
1) 此產品為國家專利產品，專利號：ZL 2011 2 0015949. 0，ZL 201220663462.8， ZL 201420061000.8。
2) 可根據客戶要求的尺寸、使用電壓、電阻值等訂做。
3)加熱片價格為0.40~1.80元，含焊接電線的價格適當增加，根據產品具體要求、用量等確定。

側面電極引出（或焊接電線）加熱片。

型號
表面溫度
/℃
長度
/mm
寬度
/mm
厚度
/mm
常溫電阻
25℃/Ω
使用電壓
/V
MZ9-75CL24W15T1.5-6VC
75
24
15
1.5
2~10
6
MZ9-75CL24W15T1.5-12VC
75
24
15
1.5
10~30
12
MZ9-75CL24W15T1.5-24VC
75
24
15
1.5
20~50
24
MZ9-150CL24W15T1.5-24VC
150
24
15
1.5
20~50
24
MZ9-150CL24W15T2-120VC
150
24
15
2.0
200~800
120
MZ9-150CL24W15T2.3-220VC
150
24
15
2.3
1~5K
220
MZ9-200CL24W15T2.0-120VC
200
24
15
2.0
200~800
120
MZ9-200CL24W15T2.3-220VC
200
24
15
2.3
1~5K
220
MZ9-280CL24W15T1.5-24VC
280
24
15
1.5
30~80
24
MZ9-280CL24W15T2.0-120VC
280
24
15
2.0
1~5K
120
MZ9-280CL24W15T2.3-220VC
280
24
15
2.3
3~15K
220

注：
1）此結構的產品，電線直接焊接在PTC瓷片上，結構牢靠，貼裝方便。表面還可以貼裝絕緣陶瓷片。
2）可根據客戶要求的尺寸、使用電壓、電阻值等訂做。
3）加熱片價格為0. 5~2.00元，根據產品具體要求、用量等確定。
4）國家專利：ZL 201420061000.8

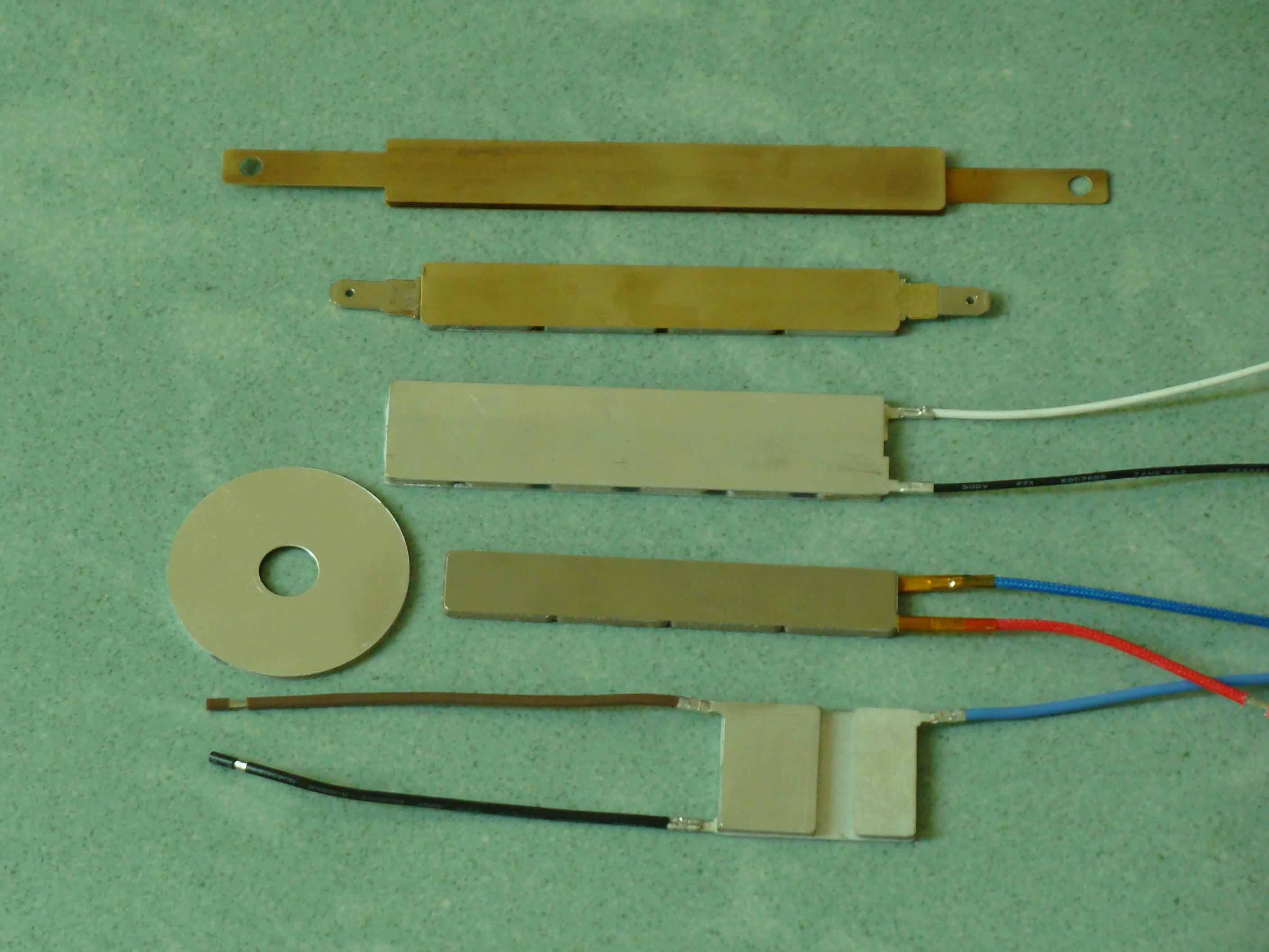

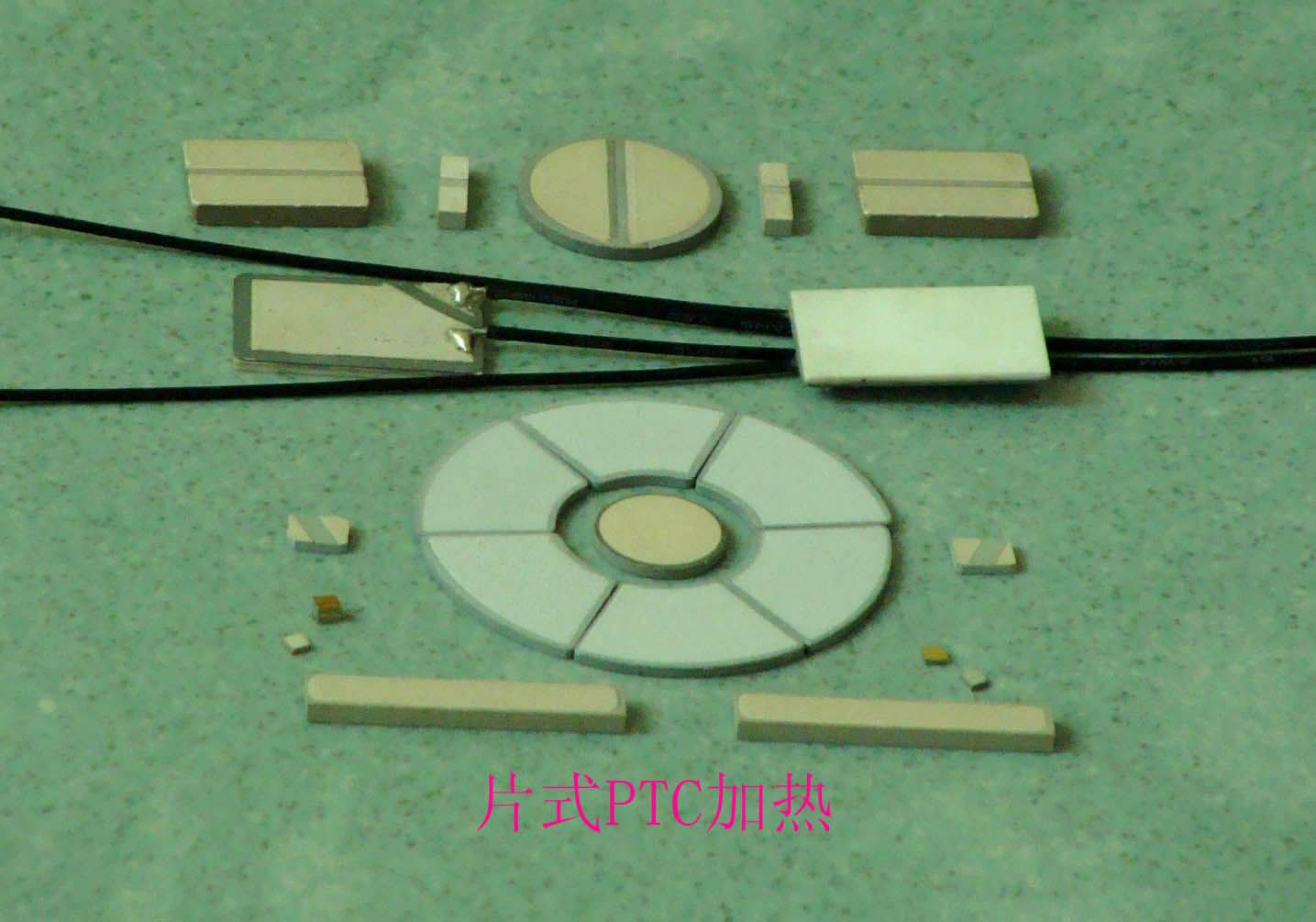

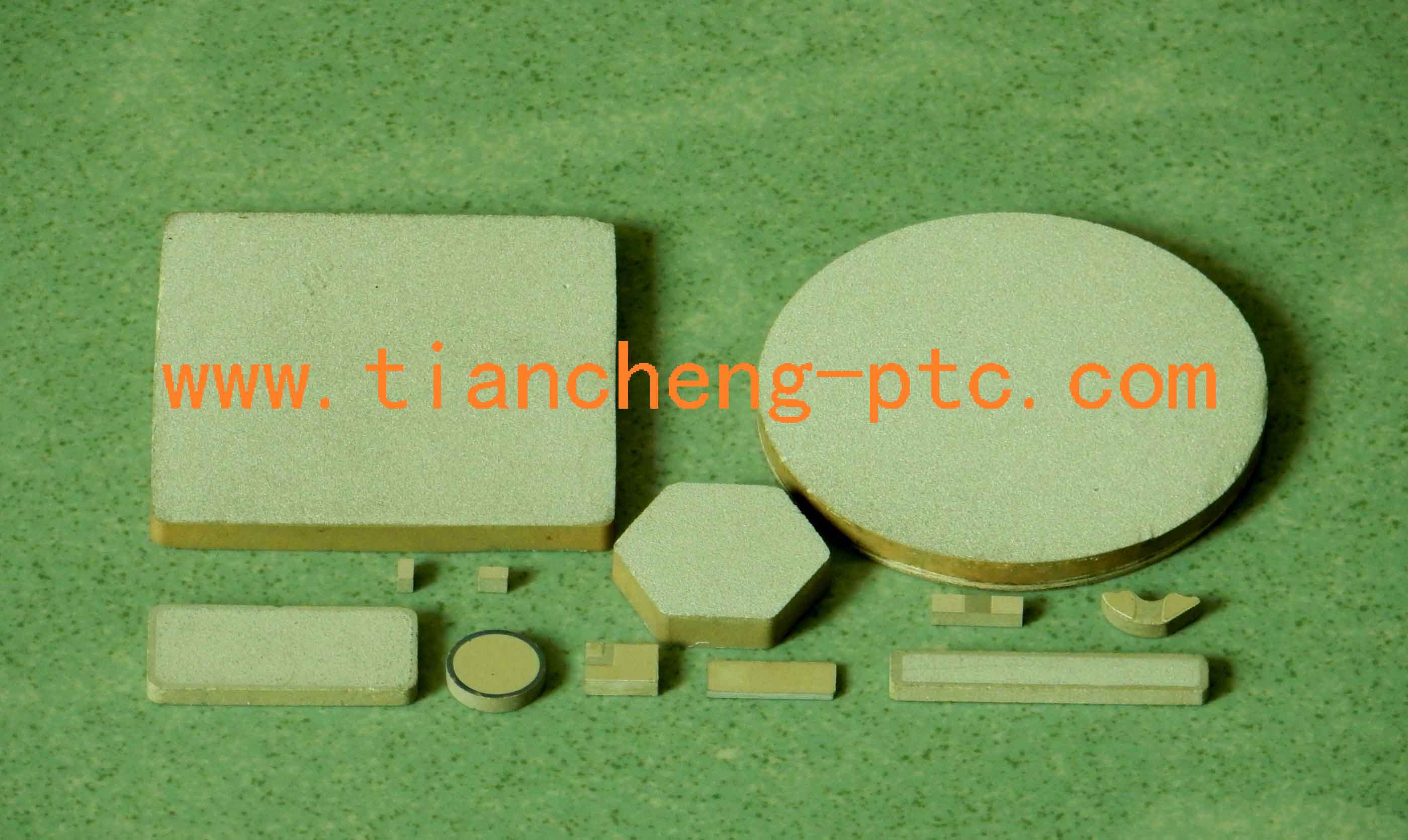

各種結構的PTC加熱片照片。

008
